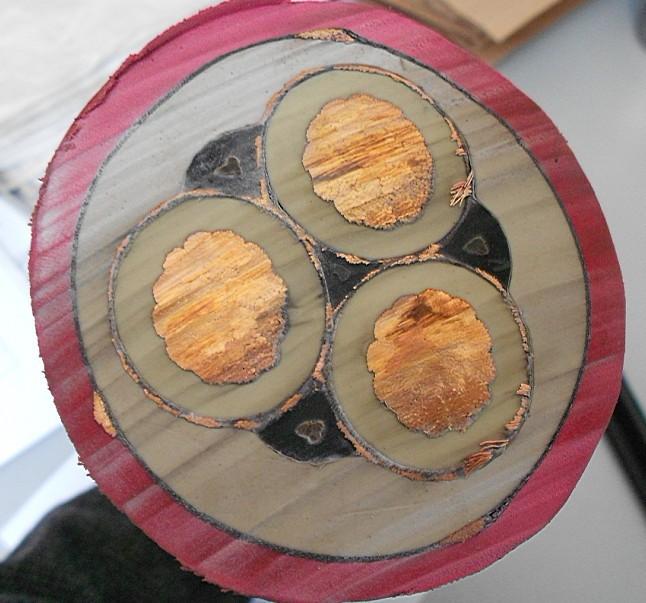

MYPTJMYPTJE-3.66KV矿用金属屏蔽监视型软电缆

在线咨询全国热线
18855017299



煤矿用移动类阻燃型金属屏蔽监视型软电缆



用途:本品按MT/818.6-1999标准要求制造供货,适用于额定电压3.6/6kV煤矿井下移动变压器及类似设备,做电源连接电缆。
使用条件:
1)电缆导体的长期允许工作温度为90°C。
2)电缆的小弯曲半径为电缆直径的6倍。
3)电缆的地线芯需良好接地。
电缆型号、名称及结构形式
1)矿用阻燃电缆型号、名称:
MYPTJ-3.6/6—煤矿用移动金属屏蔽监视型橡套软电缆
MYPTJE-3.6/6—煤矿用金属屏蔽监视型弹性体软电缆
规格、结构:应符合表一的规定。

表一

芯数×导体标称截面/mm2

标称厚度/mm

电缆外径

动力线芯

地线芯

监视线芯

动力线芯绝缘

内护套

外护套

MYPTJ\MYPTJE-3.6/6

3×25 + 3×16/3 + 3×2.5
3×35 + 3×16/3 + 3×2.5
3×50 + 3×25/3 + 3×2.5

4.0
4.0
4.0

2.5
2.5
2.5

5.5
5.5
5.5

57.5~63.0
62.5~68.6
64.9~71.4

表二

动力线芯导体标称截面

动力线芯20°C时绝缘电阻/(MW•km)

监视线芯20 °C时绝缘电阻/(MW•km)

25
35
50

≥650
≥550
≥500

≥5
≥5
≥5



技术要求:
1)动力线芯20°C时,绝缘电阻,应符合表二规定。
2)绝缘线芯应经受绝缘吸水试验,要求1~14d电容增率≤6%,7~14d电容增率≤2.5%.
3)屏蔽:导体屏蔽采用半导体挤包或半导体带包+挤包的结构型式
4)成品电缆耐冲击电压试验:将电缆试样加热至95°C、施加60kV冲击电压,正负极性个10次后,做工频率11kV、15min的耐压试验。整个过程应无击穿现象。
5)成品电缆应经受4h、试验电压为3U0的工频电压试验。试验过程中应不发生击穿现象。
6)其他电气机械物理性质及阻燃性能要求,按MT/T818.1、6标准的有关规定。
7)试验方法:按GB/T 3048、GB/T 2951及MT/T 818.1和MT386标准的规定进行。
