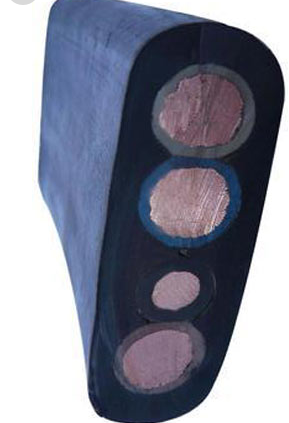

YERPFB-3*4+1*2.5扁平软电缆

 YERPFB-3*4+1*2.5扁平软电缆

1.
   YERPFB-3*4+1*2.5扁平软电缆特点及用途
   阻燃丁晴扁平软电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
   二：YERPFB-3*4+1*2.5扁平软电缆产品执行标准:企业标准。
   阻燃性能试验执行GB5013-2008规定
   三：YERPFB-3*4+1*2.5扁平软电缆使用特性
   1 交流额定电压：U0/U 0.6/1KV
   zui高工作温度： 105
   zui低环境温度：固定敷设-40
   2 电缆安装敷设温度应不低于-25。
   3 电缆允许弯曲半径：电缆zui小为电缆外径的12倍
   四：基本型号及名称
   YERPFB扁平软电缆绝缘和护套移动扁平软电缆

2. 规 格	导体结构	电缆参考数据				20 ℃ 时zui小绝缘电阻 M Ω
   		外径上限（宽度×厚度）	近似重量	20 ℃ zui大直流电阻
   芯数×截面积 mm2	根数 / 直径 mm	YB YBF YBZ mm	YB YBF YBZ Kg/mm	不镀锡 Ω /km	镀锡 Ω /km	YB YBF	YBZ
   3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
   3×6	84/030	22.0×9.9	380	3.30	3.39
   3×10	84/0.40	27.5×12	615	1.91	1.95
   3×16	126/0.40	31.3×13.3	830	1.21	1.24
   3×25	196/0.40	38.3×15.8	1230	0.78	0.795
   3×35	276/0.40	42.8×17.6	1605	0.554	0.565	40	300
   3×50	396/0.40	49.2×20.0	2205	0.386	0.393
   3×70	360/0.50	55.6×22.5	2965	0.272	0.277
   3×4+2×1	56/0.30+32/0.20	25×8.5	427	4.95	5.0	50	400
   3×6+2×1	84/0.30+32/0.20	30×12	590	3.30	3.34	50	400
   3×6+2×1.5	84/0.30+30/0.25	30×12	600	3.30	3.38	50	400
   6×2.5+6×1.5	49/0.25+30/0.25	35×15	900	7.98	8.05	50	400
   3×4+4×2.5	56/0.30+49/0.25	32×9	520	4.95	5.03	50	400
   3×25+1×10	196/0.40+84/0.40	53×18	1800	0.78	0.81	50	400
   3×16+1×10	126/0.40+84/0.30	43×15	1200	1.21	1.27	50	400
   3×35+1×10	276/0.40+84/0.40	61×21	2500	0.554	0.56	40	300
   3×50+1×10	396/0.40+84/0.40	65×24	3200	0.386	0.392	40	300
