耐高温电缆AFRPF-4*0.75mm2
1.1 概述
耐高温电缆AFRPF-4*0.75mm2按GJB773A/5A-2000国军标销售，该类产品具有卓越的耐高温性能 、阻燃性能 、耐潮湿性能。特点：重量轻 、体积小 、柔软。主要用于高低温条件下电子设备 、仪器仪表线路及航空航天精密设备的线路连接等。
耐高温电缆AFRPF-4*0.75mm2使用特性：
1. 额定电压 ：交流 250V
2. 额定温度 ：200℃
3. 使用的***低环境温度 ：-65℃
耐高温电缆AFRPF-4*0.75mm2产品特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃/250℃
3、导 体：绞合镀锡或镀银铜线
4、绝 缘：FEP（200℃）或PFA（250℃）铁氟龙
5、护 套：FEP（200℃）或PFA（250℃）铁氟龙
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等
高温电缆线AFRPF规格结构及技术参数：
AFPFR技术参数（1）
|
芯数×截面 |
导体结构 |
绝缘 |
护套 |
20 ℃时导体直流电阻 （ Ω /km ） |
||
|
厚度 |
外径 |
厚度 |
外径 |
|||
|
1 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.20 |
1.70 |
150 |
|
1 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.20 |
1.90 |
83.5 |
|
1 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
2.20 |
49.5 |
|
1 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
2.40 |
36.0 |
|
1 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.25 |
2.70 |
22.7 |
|
1 × 1.0 |
19/0.26 |
0.25 |
1.80 |
0.25 |
2.80 |
19.0 |
|
2 × 0.035 |
7/0.08 |
0.20 |
0.65 |
0.20 |
2.20 |
525 |
|
3 × 0.05 |
7/0.10 |
0.20 |
0.70 |
0.25 |
2.40 |
330 |
|
3 × 0.08 |
7/0.12 |
0.20 |
0.78 |
0.25 |
2.50 |
227 |
|
4 × 0.08 |
7/0.12 |
0.20 |
0.78 |
0.25 |
2.80 |
227 |
|
6 × 0.08 |
7/0.12 |
0.20 |
0.78 |
0.25 |
3.20 |
227 |
|
2 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.70 |
150 |
|
3 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
2.70 |
150 |
|
4 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.25 |
3.0 |
150 |
|
5 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
3.30 |
150 |
|
6 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
3.60 |
150 |
|
7 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
3.60 |
150 |
|
8 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
3.90 |
150 |
|
10 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
4.50 |
150 |
|
12 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.30 |
4.60 |
150 |
|
19 × 0.12 |
7/0.15 |
0.20 |
0.85 |
0.35 |
5.50 |
150 |
|
2 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
2.90 |
83.5 |
|
3 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.25 |
3.00 |
83.5 |
|
4 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
3.50 |
83.5 |
|
5 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
3.80 |
83.5 |
|
6 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
4.20 |
83.5 |
|
7 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.30 |
4.20 |
83.5 |
|
8 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.35 |
4.50 |
83.5 |
|
10 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.35 |
5.20 |
83.5 |
|
12 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.35 |
5.40 |
83.5 |
|
19 × 0.2 |
7/0.20 |
0.20 |
1.0 |
0.40 |
6.40 |
83.5 |
|
2 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
3.50 |
49.5 |
|
3 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.25 |
3.60 |
49.5 |
|
4 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.30 |
4.25 |
49.5 |
|
5 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.35 |
4.70 |
49.5 |
|
6 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.35 |
5.00 |
49.5 |
|
7 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.35 |
5.10 |
49.5 |
|
8 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.35 |
5.50 |
49.5 |
|
10 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.40 |
6.50 |
49.5 |
|
12 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.40 |
6.70 |
49.5 |
|
19 × 0.35 |
19/0.16 |
0.25 |
1.30 |
0.50 |
8.0 |
49.5 |
|
2 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
3.80 |
36.0 |
|
3 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.25 |
3.90 |
36.0 |
|
4 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.30 |
4.60 |
36.0 |
|
5 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.35 |
5.0 |
36.0 |
|
6 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.35 |
5.40 |
36.0 |
|
7 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.35 |
5.40 |
36.0 |
|
8 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.35 |
5.90 |
36.0 |
|
10 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.40 |
7.0 |
36.0 |
|
12 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.40 |
7.20 |
36.0 |
|
19 × 0.5 |
19/0.18 |
0.25 |
1.40 |
0.50 |
8.50 |
36.0 |
|
20 × 0.6 |
19/0.20 |
0.25 |
1.50 |
0.50 |
9.50 |
36.0 |
|
2 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.30 |
4.60 |
22.7 |
|
3 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
4.80 |
22.7 |
|
4 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
5.50 |
22.7 |
|
5 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
6.0 |
22.7 |
|
6 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
6.40 |
22.7 |
|
7 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
6.40 |
22.7 |
|
8 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
6.90 |
22.7 |
|
10 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.40 |
8.20 |
22.7 |
|
12 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.50 |
8.50 |
22.7 |
|
19 × 0.75 |
19/0.23 |
0.25 |
1.70 |
0.60 |
10.20 |
22.7 |
|
2 × 1 |
19/0.26 |
0.25 |
1.80 |
0.30 |
4.70 |
19 |
|
3 × 1 |
19/0.26 |
0.25 |
1.80 |
0.35 |
4.80 |
19 |
|
4 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
5.60 |
19 |
|
5 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.20 |
19 |
|
6 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.80 |
19 |
|
7 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
6.80 |
19 |
|
8 × 1 |
19/0.26 |
0.25 |
1.80 |
0.40 |
7.30 |
19 |
|
10 × 1 |
19/0.26 |
0.25 |
1.80 |
0.50 |
8.80 |
19 |
|
12 × 1 |
19/0.26 |
0.25 |
1.80 |
0.50 |
9.0 |
19 |
|
19 × 1 |
19/0.26 |
0.25 |
1.80 |
0.60 |
10.80 |
19 |
|
2 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
5.80 |
11.7 |
|
3 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
6.0 |
11.7 |
|
4 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
6.80 |
11.7 |
|
5 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.40 |
7.50 |
11.7 |
|
6 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
8.40 |
11.7 |
|
7 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
8.40 |
11.7 |
|
8 × .5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
9.0 |
11.7 |
|
10 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.50 |
10.50 |
11.7 |
|
12 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.60 |
11.20 |
11.7 |
|
19 × 1.5 |
19/0.32 |
0.30 |
2.25 |
0.70 |
13.20 |
11.7 |
|
2 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
7.0 |
11.7 |
|
3 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
7.20 |
6.86 |
|
4 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.40 |
8.20 |
6.86 |
|
5 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
9.20 |
6.86 |
|
6 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
10.0 |
6.86 |
|
7 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.50 |
10.0 |
6.86 |
|
8 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.60 |
11.0 |
6.86 |
|
10 × 2.5 |
19/0.41 |
0.40 |
2.80 |
0.70 |
13.20 |
6.86 |
以上是常用规格，特殊的规格可以定制。

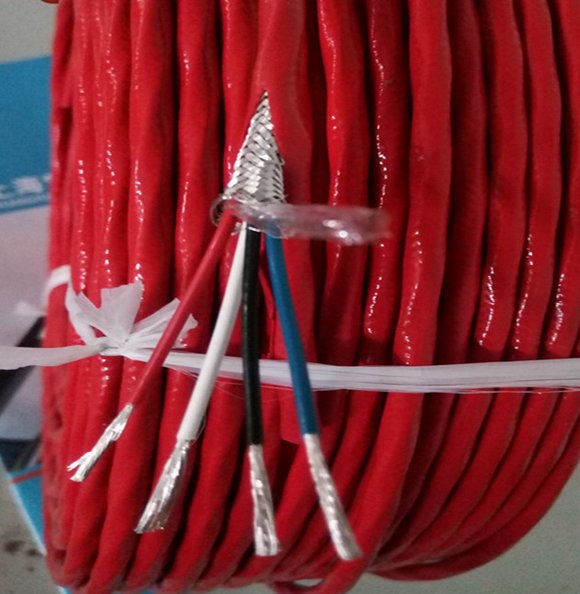

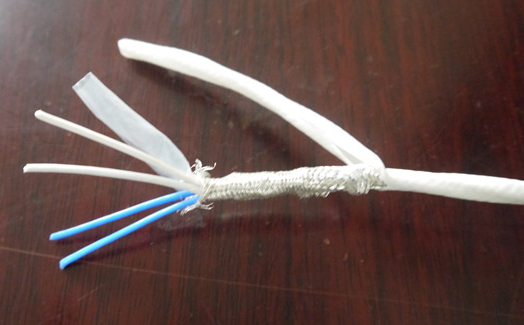

1.2 产品型号及结构示意图：
