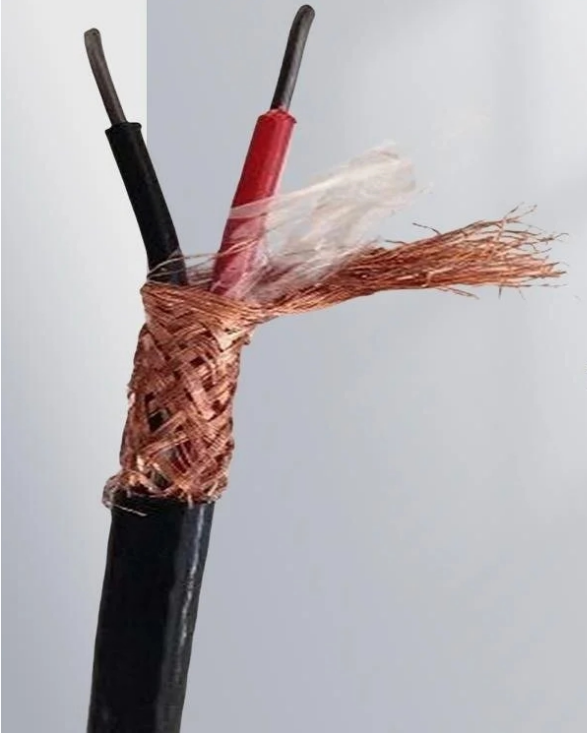

高温补偿导线ZR-KX-FPGP-2*2.5
高温补偿导线ZR-KX-FPGP-2*2.5执行GB/4989-94等效采用IEC584-3标准
阻燃特性符合GB/T18380.3(IEC60332-3)规定要求。
高温补偿导线ZR-KX-FPGP-2*2.5的作用是用来延伸热电偶的泠端、与测温仪连接构成测温系统。产品采用聚氯乙烯绝缘和护套,具有优良的防潮、耐磨、阻燃性能。
详细介绍:
▲ 高温补偿导线ZR-KX-FPGP-2*2.5执行标准:GB/T4989/94等效采用IEC584.3
▲用途: 高温补偿导线ZR-KX-FPGP-2*2.5适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60~205℃,属国际水平。
基本型号及名称
型号 |
产品名称 |
ZR-KX-GsVV |
阻燃聚氯乙烯绝缘及护套单股导体,K分度号热电偶用补偿导线 |
ZR-KX-GsVVR |
阻燃聚氯乙烯绝缘及护套多股导体,K分度号热电偶用补偿软导线 |
ZR-KX-GsVVP |
阻燃聚氯乙烯绝缘及护套单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP |
阻燃聚氯乙烯绝缘及护套单股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPVP |
阻燃聚氯乙烯绝缘及护套单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVPVRP |
阻燃聚氯乙烯绝缘及护套单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVPl |
阻燃聚氯乙烯绝缘及护套单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRPl |
阻燃聚氯乙烯绝缘及护套单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPlVPl |
阻燃聚氯乙烯绝缘及护套单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVPlVRPl |
阻燃聚氯乙烯绝缘及护套单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVP2 |
阻燃聚氯乙烯绝缘及护套单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP2 |
阻燃聚氯乙烯绝缘及护套单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVP2VP2 |
阻燃聚氯乙烯绝缘及护套单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVP2VRP2 |
阻燃聚氯乙烯绝缘及护套单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆 |
▲使用特性:补偿电缆使用特性
类型 |
小弯曲半径 |
低温度 |
高温度 |
||
无铠装 |
有铠装 |
固定敷设 |
非固定敷设 |
||
一般型 |
电缆外径6倍 |
电缆外径12倍 |
≥-40℃ |
≥-15℃ |
≤70℃ |
▲产品代号及含义:
项目 |
代号 |
代号含义 |
项目 |
代号 |
代号含义 |
型号 |
SC |
配用S分度号热电偶补偿导线 |
耐热等级 |
70 |
高使用温度为70℃ |
RC |
配用R分度号热电偶补偿导线 |
105 |
高使用温度为105℃ |
||
NC |
配用N分度号热电偶补偿导线 |
200 |
高使用温度为200℃ |
||
NX |
配用N分度号热电偶补偿导线 |
250 |
高使用温度为250℃ |
||
KCA |
配用K分度号热电偶补偿导线 |
绝缘材料 |
V |
聚氯乙烯 |
|
KX |
配用K分度号热电偶补偿导线 |
Y |
聚乙烯 |
||
EX |
配用E分度号热电偶补偿导线 |
B |
聚丙烯 |
||
JX |
配用J分度号热电偶补偿导线 |
F4 |
聚四氟乙烯 |
||
T |
配用T分度号热电偶补偿导线 |
F46 |
聚全氯乙丙烯 |
||
系列代号 |
ZR |
阻燃电缆 |
护套材料 |
V |
聚氯乙烯 |
ia |
本安电缆 |
B |
玻璃纤维 |
||
使用分类 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
H |
耐热用 |
F46 |
聚全氯乙丙烯 |
||
精度等级 |
S |
精mi级 |
屏蔽材料 |
P |
铜丝编织 |
P1 |
镀锡铜丝编织 |
||||
/ |
普通级 |
P2 |
铜带绕包 |
||
P3 |
铝/塑复合膜绕包 |
||||
规格 |
|
2×导体截面积mm2 |
导体种类 |
|
单股导体可省略 |
R |
多股绞合导体 |
||||
铠装 |
22 |
钢带铠装 |
|||
32 |
细钢丝铠装 |
