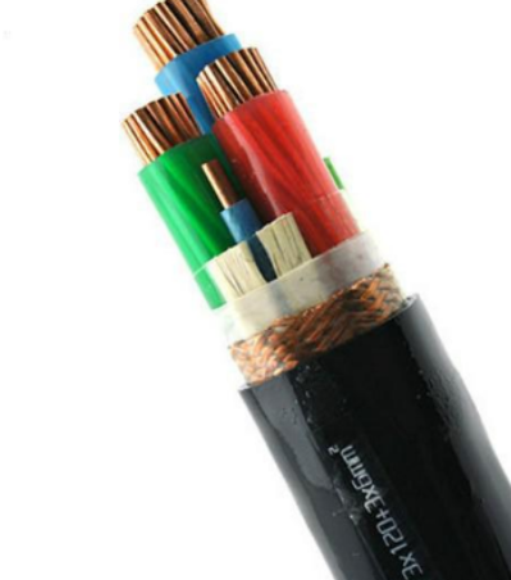

变频双屏蔽电缆BPVVPP2-3*6+3*1.0
一：产品特点及用途
变频双屏蔽电缆BPVVPP2-3*6+3*1.0适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二：产品执行标准：企业标准。
阻燃耐火特性试验执行GB12666-90标准
三：变频双屏蔽电缆BPVVPP2-3*6+3*1.0使用特性
1． 交流额定电压：U0/U 0.6/1KV
工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆为电缆外径的10倍
四：基本型号及名称
表1
|
型号 |
名称 |
|
BPGGP |
硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGGP2 |
硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGPP2 |
硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGP3 |
硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP |
硅橡胶绝缘丁晴护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGVFP2 |
硅橡胶绝缘丁晴护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFPP2 |
硅橡胶绝缘丁晴护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP3 |
硅橡胶绝缘丁晴护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPFFP |
氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPFFP2 |
氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPFFPP2 |
氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
|
BPFFP3 |
氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPVVP |
聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。 |
|
BPVVP2 |
聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。 |
|
BPVVPP2 |
聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPVVP3 |
聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
|
BPYJVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。 |
|
BPYJVP2 |
交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。 |
|
BPYJVPP2 |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPYP3 |
交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号名称和含义
代号 代号含义
BP 变频电力电缆
T 铜导体 省略
G 硅橡胶绝缘或护套
F F46绝缘或护套
V 聚氯乙烯绝缘或护套
YJ 交联聚乙烯绝缘
VF 丁晴护套
P(P1) 铜编织屏蔽(镀锡编织屏蔽)
P2 铜带绕包屏蔽
P3 铝聚酯复合膜绕包屏蔽
PP2 铜丝编织铜带绕包屏蔽
