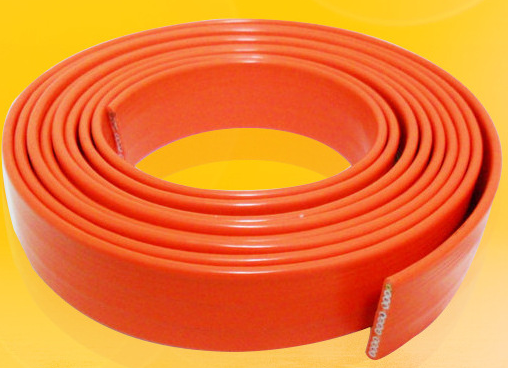

扁平软电缆YQWB-16*1.0
扁平软电缆YQWB-16*1.0线芯长期充许工作温度要不超过65℃；“W”型电缆具有耐气候和一定的耐油性能，适合在户外或接触油污的场合使用,"B"代表扁平电缆；ZR-型电缆具有阻燃的性能。额定电压为300/500V（YQWB YZWB型），450/750V（YCWB型）；
扁平软电缆YQWB-16*1.0销售执行标准 JB8735.-1998.
型号、名称及主要用途
|
型号 |
名称 |
主在用途 |
|
YQB、YQWB |
轻型橡套扁电缆 |
用于轻型移动电气设备和工具 |
|
YZB、YZWB |
中型橡套扁电缆 |
用于中型移动电气设备和工具 |
|
YCB、YCWB |
重型橡套扁电缆 |
用于各种移动电气设备，能承受较大的机械外力的作用，特别适用于行车、起重机等电气设备。 |
规格范围
|
型号 |
额定电压（V） |
芯数 |
标准截面（Mm2) |
|
YQB、YQWB |
300/300 |
2,3 |
0.3-0.5 |
|
YZB、YZWB |
300/300 |
2,3,4,5 3+1 |
1.5-6 |
|
YCB |
450/750 |
1 |
1.5-240 |
|
YCBW、YCWB |
450/470 |
2 |
35-95 |
规格尺寸及技术参数
|
标准截面(mm2) |
导体结构 |
20℃时导体电阻≤(ΩM) |
电缆外径参考(mm) |
|
|
根/单线直径(mm) |
2芯 |
3芯 |
||
|
0.3 |
16/0.15 |
69.2 |
/ |
/ |
|
0.5 |
28/0.15 |
30.0 |
/ |
/ |
YQWB-16*1.0 型300/500V
|
标称截面（mm2) |
导体结构 |
20℃时导体直流电阻≤（Ω/KM） |
电缆外径参考（mm) |
||||
|
根/单线直径 |
2芯 |
3芯 |
4芯 |
5芯 |
6芯 |
||
|
1.5 |
30/0.25 |
13.3 |
-- |
-- |
20.44*6.76 |
-- |
17.76*6.09 |
|
2.5 |
49/0.25 |
7.98 |
-- |
-- |
27.1*8.05 |
-- |
27.1*8.05 |
|
4 |
56/0.30 |
4.95 |
-- |
-- |
33.3*9.6 |
-- |
49.1*9.6 |
|
6 |
84/0.30 |
3.30 |
-- |
-- |
38.4*11.5 |
-- |
56.7*11.5 |
交货要求
成圈100m,成盘应大于100m;
短段电缆不小于10m,短段电缆的交货数量应不超过交货总长度10%，且每个包装件应不超过五段；
根据双方协议充许任何长度的电缆交货，长度误差为±0.5%；用户对产品有阻燃特性要求，在合同中需另补充协议。
