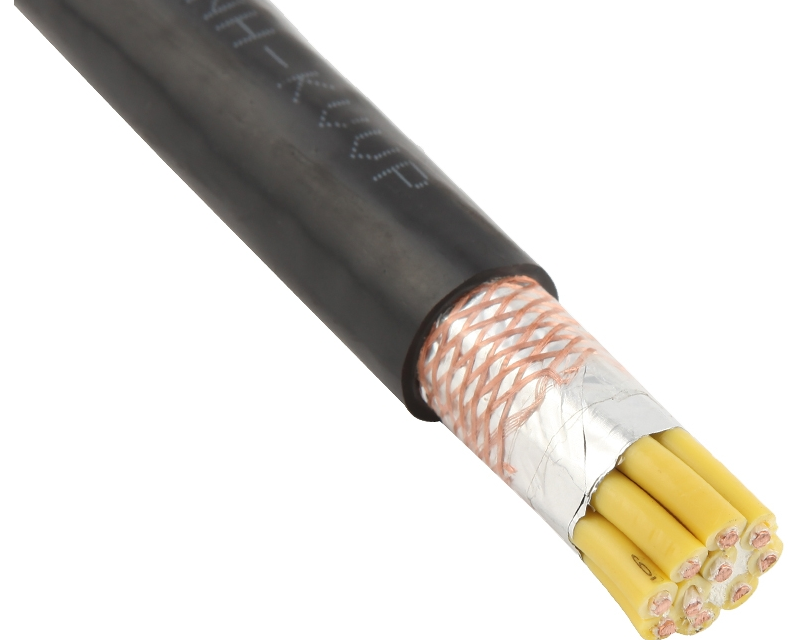

耐火控制电缆NH-KYDYDP NH-KVDVDP
一、产品特点及用途
耐火控制电缆NH-KYDYDP NH-KVDVDP具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和短路故障，因此，在火灾发生时，有利于减少损失，适用于各种火灾危险较大，消防安全重要性较高场所的电气装备及控制系统作连接线。
二、产品执行标准:企业标准，耐火特性符合GB/T19666-2005要求(IEC331)
三、耐火控制电缆NH-KYDYDP NH-KVDVDP使用特性
1、交流额定电压：U0/U 450/750V
2、***高工作温度：阻燃聚氯乙烯绝缘和护套70℃和105℃；氟塑料绝缘和护套200℃和260℃；交联聚乙烯绝缘90℃；低烟无卤阻燃聚烯烃70℃；低烟无卤阻燃交联聚烯烃90℃和125℃。
3、***低环境温度：阻燃聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃
4、耐火特性：
|
符合IEC331规定 |
火焰温度750℃、燃烧时间3h、冷却时间12h、附加额定电压、附加3A电流 |
|
符合GB/T19666A规定 |
火焰温度950-1000℃、燃烧时间90min、附加额定电压3A电流 |
|
符合GB/T19666B规定 |
火焰温度750-800℃、燃烧时间90min、附加额定电压3A电流 |
5、电缆安装敷设温度不低于0℃，氟塑料护套电缆不低于-25℃。
6、耐火层在导体和绝缘之间，绝缘可以适当减薄，减薄后的厚度不低于标称厚度的80%。
7、敷设推荐的允许弯曲半径：非铠装电缆不小于电缆外径的6倍；
铠装电缆不小于电缆外径的12倍；
氟塑料绝缘和护套材料电缆不小于电缆外径的8倍。
四、基本型号及名称
|
型号 |
产品名称 |
|
NH-KVV |
阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-KVVP |
阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVVP2 |
阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KFF |
氟塑料绝缘和护套耐火控制电缆 |
|
NH-KFFP |
氟塑料绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KFFP22 |
氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KVDVD |
低烟低卤阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-KVDVDP |
低烟低卤阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVDVDP2 |
低烟低卤阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KYDYD |
低烟无卤阻燃聚烯烃绝缘和护套耐火控制电缆 |
|
NH-KYDYDP |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYDYDP2 |
低烟无卤阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KYJV |
交联聚乙烯绝缘阻燃聚氯乙烯护套耐火控制电缆 |
|
NH-KYJVP |
交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYJVP2 |
交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆 |
注：铠装电缆型号后加22，软结构电缆屏蔽种类可采用P2、P3等形式。
五、代号名称和含义
|
项目 |
代号 |
说明 |
|
耐火特性 |
NH |
耐火电缆A或B |
|
系列代号 |
K |
控制电缆 |
|
绝缘材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
|
Y |
聚乙烯 |
|
|
YD |
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃) |
|
|
YJ |
交联聚乙烯 |
|
|
F |
氟塑料分200℃和260℃两种 |
|
护套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
|
F |
氟塑料分200℃和260℃两种 |
|
|
YD |
低烟无卤聚烯烃 |
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
|
32 |
钢丝铠装聚氯乙烯护套 |
|
导体结构 |
A |
单股导体 |
|
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
六、主要技术指标
|
性能项目 |
单位 |
技术指标 |
|||||
|
20℃导体直流电阻≤DC |
Ω/km |
截面mm2 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
|
|
|
A类 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
|
|
|
R类 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
|
试验电压 |
|
3.0kV/5min |
|||||
|
绝缘电阻 |
MΩ·km |
500 |
|||||
|
耐火特性 |
|
GB/T19666-2005A类或B类 |
|||||
|
阻燃特性 |
|
GB/T19666-2005A类或B类 |
|||||
