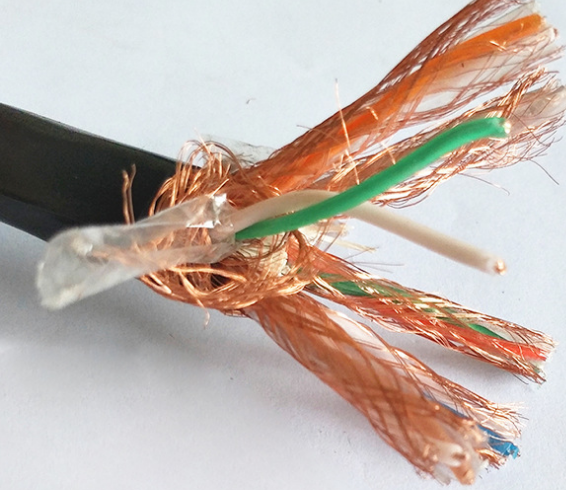

低烟无卤屏蔽电缆DJYDYD(R)P-4*2*1.5mm2
一、概述：
低烟无卤屏蔽电缆DJYDYD(R)P-4*2*1.5mm2适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
二．低烟无卤阻燃聚烯烃绝缘和护套计算机用屏蔽电缆(包括DCS电缆)
|
DJYDYD(R)P |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织总屏计算机用屏蔽(软)电缆 |
|
DJYDPYD(R) |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏计算机用屏蔽(软)电缆 |
|
DJYDPYD(R)P |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏计算机用屏蔽(软)电缆 |
|
DJYDYD(R)P2 |
低烟无卤阻燃聚烯烃绝缘和护套铜带绕包总屏计算机用屏蔽(软)电缆 |
|
DJYDP2YD(R) |
低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏计算机用屏蔽(软)电缆 |
|
DJYDP2YD(R)P2 |
低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏计算机用屏蔽(软)电缆 |
|
DJYDYD(R)P3 |
低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包总屏计算机用屏蔽(软)电缆 |
|
DJYDP3YD(R) |
低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏计算机用屏蔽(软)电缆 |
|
DJYDP3YD(R)P3 |
低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏计算机用屏蔽(软)电缆 |
|
钢带铠装电缆在型号后加22，屏蔽可采用镀锡铜丝，基本型号略 |
|
三、销售范围：
|
型 号 |
标称截面（mm2) |
对 数 |
|
DJYVP、DJYVP2、DJYVP3、DJVPV、DJYP2V、DJYP3V |
0.50,0.75,1.0,1.50,2.5, |
1-24 |
|
DJYVP22、DJYVP2-22、DJYVP3-22 |
0.50,0.75,1.0,1.50,2.5, |
4-37 |
四、 电子计算机电缆结构：
|
标称截面 |
导体结构 |
20℃导体电阻（Ω/Km) |
绝缘厚度 |
火花试 |
工作交流 |
||
|
种类 |
根数/线径 |
不镀锡 |
镀锡 |
||||
|
0.50 |
1 |
1/0.8 |
36.0 |
36.7 |
0.60 |
6000 |
2000 |
|
0.50 |
2 |
7/0.30 |
36.0 |
36.7 |
|||
|
0.50 |
3 |
16/0.20 |
39.0 |
40.1 |
|||
|
0.75 |
1 |
1/0.97 |
24.5 |
24.8 |
0.60 |
||
|
0.75 |
2 |
7/0.37 |
24.5 |
24.8 |
|||
|
0.75 |
3 |
24/0.20 |
26.0 |
26.7 |
|||
|
1.00 |
1 |
1/1.13 |
18.1 |
18.2 |
0.7 |
||
|
1.00 |
2 |
7/0.43 |
18.1 |
18.2 |
|||
|
1.00 |
3 |
32/0.20 |
19.5 |
20.0 |
|||
|
1.50 |
1 |
1/1.38 |
12.1 |
12.2 |
0.7 |
||
|
1.50 |
2 |
7/0.52 |
12.1 |
12.2 |
|||
|
1.50 |
3 |
30/0.25 |
13.3 |
13.7 |
|||
|
2.5 |
1 |
1/1.78 |
7.41 |
7.56 |
0.7 |
||
|
2.5 |
2 |
7/0.68 |
7.41 |
7.56 |
|||
|
2.5 |
3 |
49/0.26 |
7.98 |
8.21 |
|||
五、技术性能：产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
***小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
六、代号名称和含义：
表2
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
分A、B、C级阻燃 |
|
系列代号 |
DJ |
计算机屏蔽电缆(包括DCS电缆) |
|
绝缘材料 |
Y |
聚乙烯 |
|
YJ |
交联聚乙烯 |
|
|
YD |
低烟无卤阻燃聚烯烃 |
|
|
V |
聚氯乙烯 |
|
|
VD |
低烟低卤聚氯乙烯 |
|
|
护套材料 |
YD |
低烟无卤阻燃聚烯烃 |
|
V |
聚氯乙烯 |
|
|
VD |
低烟低卤聚氯乙烯 |
|
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P1 |
镀锡铜丝屏蔽 |
|
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
32 |
钢丝铠装聚氯乙烯护套 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
七、低烟无卤屏蔽电缆DJYDYD(R)P-4*2*1.5mm2主要技术指标：
|
性能项目 |
单位 |
指标 |
|
|
聚乙烯 |
聚氯乙烯 |
||
|
绝缘电阻(20℃) |
Ω/KM |
5000 |
25 |
|
工作电容 |
PF/m |
≤90 |
≤200 |
|
对绞组之间电容不平衡(1Kz) |
PF/m |
≤1 |
/ |
|
试验电压 |
V |
2000V/1min |
|
|
阻燃特性 |
符合GB12666.5-90要求，A或B类 |
||
