 RS485屏蔽双绞电缆RS485-32-1*2*1.0

一﹑ RS485屏蔽双绞电缆RS485-32-1*2*1.0产品用途及特点

 RS485屏蔽双绞电缆RS485-32-1*2*1.0适用于485等同性设备做数据信号传输。

二﹑ RS485屏蔽双绞电缆RS485-32-1*2*1.0执行标准:参照UL AWM 2919文件

三、 RS485屏蔽双绞电缆RS485-32-1*2*1.0使用特性:

1.电缆长期使用温度:-4070

2.低环境温度:固定敷设-40℃非固定敷设-15℃。

3.电缆敷设温度:   不低于0

4. RS 485通讯电缆型电缆弯曲半径应不小于电缆直径的10倍。

四、通讯电缆RS485-32-1*2*1.0型号、名称及用途

型号:RS 485

规格:1对截面积0.2 ,0.5,0.75,1.0,1.5(也可根据要求定做2-24对电缆)

名称:聚乙烯绝缘聚氯乙烯护套485通讯电缆

用途:用于485等同性设备做数据信号传输,使用移动或固定敷设

项目

单位

0.2 mm2

0.5 mm2

0.75 mm2

1.0 mm2

1.5 mm2

20℃时导体直流电阻不大于

Ω/km

95

40.1

26.7

13.7

20

电缆工作电容不大于

uf/km

0.06

0.06

0.06

0.06

0.06

耐交流工频电压

KV/min

3KV/5min

3KV/5min

3KV/5min

3KV/5min

3KV/5min

电缆电感不大于

uH/km

800

800

800

800

800

远端串音衰减

dB/km

70

70

70

70

70



六、RS485专用电缆(钢丝编织铠装)电缆规格

规格

芯数×截面积

mm2

导体结构

根数/直径



绝缘标称厚度

mm



线芯颜色



导体绝缘外径

mm



电缆参考外径

mm

1×2×0.2

7/0.2

0.5

-

1.6

6.2

1×2×0.5

16/0.2

0.5

-

1.94

7

1×2×0.75

24/0.2

0.6

-

2.4

8.4

1×2×1.0

32/0.2

0.6

-

2.48

8.6

1×2×1.5

48/0.2

0.7

-

3

9.6

2×2×1.5

48/0.2

0.7

-兰 白-

3

15.1



七、型号意义

软芯导体结构

铜质线芯

聚乙烯绝缘

铝箔屏蔽

聚氯乙烯护套

镀锡铜丝编织屏蔽

八、产品结构

1、产品结构描速:特性阻抗120欧姆,导体为2芯多股镀锡电解铜丝绞合而成,色绝缘宜于安装识别,铝塑复合膜100%覆盖 镀锡铜丝90%覆盖共二重屏蔽,附加独立多股绞合镀锡铜丝接地导体(7/0.2),灰色聚氯乙烯护套

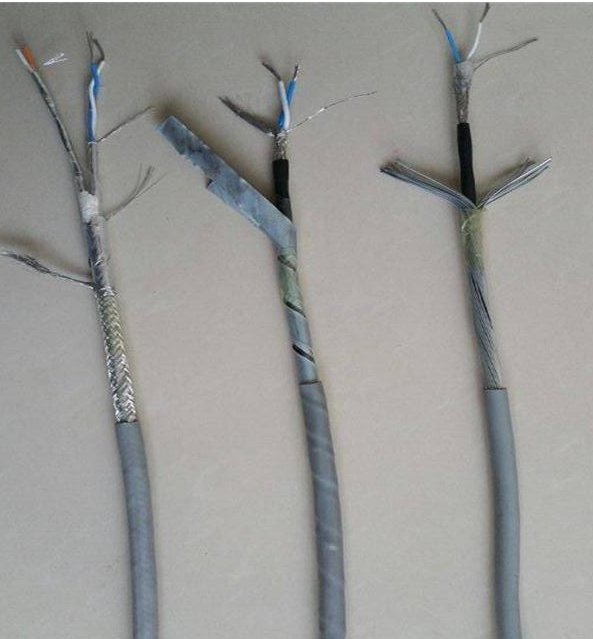

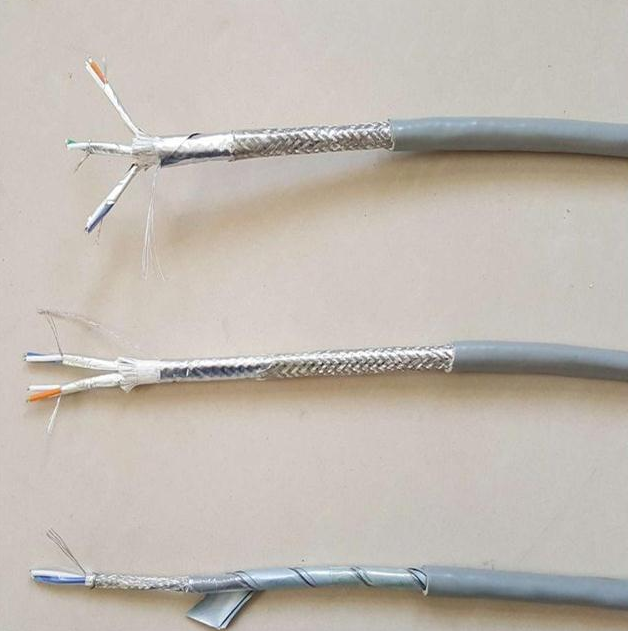

2、产品结构示意图

 1----------------------------------对绞软线芯

2----------------------------------铝箔 镀锡铜丝90%覆盖屏蔽

3----------------------------------对绞组铝箔分屏蔽

4----------------------------------工业灰色PVC护套

5----------------------------------------------------------多股绞合镀锡铜丝接地导体(7/0.2

九、技术要求

导体

导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。

20℃时电缆导体的直流电阻应符合技术指标的要求。

绝缘

   绝缘采用低密度聚乙烯电缆料

绝缘应紧密挤包在导体上,且应容易剥落而不损伤导体。绝缘表面应光滑,色泽均匀,不应有裂缝及其他损伤。绝缘标称厚度应符合下表规定。绝缘厚度的平均值应不小于标称值,其*薄处厚度应不小于标称值的90%~0.1mm

绝缘性能要求

绝缘线芯在20时绝缘电阻应不小于5000MΩ·km

缆芯

2线芯应采用对绞,绞合节距为30-60mm

隔离带

隔离带采用耐高温聚脂膜重叠绕包。绕包带应扎紧,其重叠部分应不小于带宽的20% 小不得低于3mm

编织屏蔽

镀锡圆铜线编织屏蔽其编织密度应不小于90%。编织用圆铜线的标称直径应为0.12

屏蔽层不允许整体接续,露出的铜线头应修齐。每1米长度上允许更换金属线锭一次。

 外护套

采用灰色聚氯乙烯电缆料。

外护套应紧密挤包在缆芯、屏蔽层上,且应容易剥离而不损伤绝缘、内护层、屏蔽层。外护套表面应平整,色泽均匀,无裂缝、气泡、夹杂或其他机械损伤。

外护套的标称厚度应符合标准中规定。

外护套的平均厚度值应不小于规定的标称值, 薄点厚度应不小于标称值的85%~0.1mm

成品电缆

电缆导电线芯不得有断线、对间连电、混线现象。

电缆工作对的直流电阻差应不大于环阻的2%

耐交流电压性能:电缆绝缘线芯间及绝缘线芯与屏蔽间应能经受历时 5min3.0kv交流电压的试验,不允许有击穿和闪络现象。

交货长度:

① 电缆交货长度应不小于200m

② 用户对供货长度有特殊要求时,可根据双方协议长度交货。
