橡皮 橡套软电缆
1橡皮 橡套软电缆简介
1.1 简介
橡皮 橡套软电缆适用于交流额定电压Uo/U为４５０／７５０Ｖ及以下动力、家用电器及各种移动式电气设备和工具；
橡皮绝缘固定敷设电线适用于交流额定电压Uo/U为300/500Ｖ及以下的电气设备及照明装置固定敷设等场合；
橡皮作为电气绝缘材料使用于电线电缆行业之中，已有十分久远的历史，它具有相当好的弹性、柔软性、耐水性、较高的机械性能以及良好的电气绝缘性能，特别是近年来开发的多种合成橡胶制成的橡皮，更具有耐油性及不延燃性能，为其它材料难以替代的电线电缆绝缘材料，至今仍广泛的使用于低电压，需要频繁移动，要求柔软的场合。
我厂销售的额定电压４５０／７５０Ｖ及以下橡皮绝缘软电缆、300/500Ｖ及以下橡皮绝缘电线及软线是按照中华人民共和国国家标准GB5013.1～5013.7—2008和机械行业标准JB8435.1～8735.3—2011以及JB1601-93设计制造的。
1.2橡皮绝缘软电缆、橡皮绝缘电线的技术特性
1.2.1额定电压
额定电压是电缆（线）设计和进行电性试验用的基准电压，用Uo/U表示，单位为V。
Uo为任一绝缘导体和“地”（周围介质）之间的电压有效值，U为多芯电缆（线）或单芯电缆（线）系统任何两相导体之间的电压有效值。
在交流系统中，电缆（线）的额定电压应至少等于电缆（线）的系统的标称电压。
在直流系统中，该系统的标准电压应不大于电缆（线）额定电压的1.5倍。
如果电缆（线）额定电压至少等于系统的标准电压，则该电缆（线）能在高于额定电压１０％的工作电压下使用。
1 .3使用特性
1.3.1橡皮绝缘软电缆的长期允许工作温度应不超过60°C。
1.3.2“Ｗ”型派生电缆具有耐气候和一定的耐油性能，适宜于户外或接触油污的场合使用。
2 橡皮绝缘软电缆、橡皮绝缘固定敷设电线主要用途
2.1橡皮绝缘固定敷设电线的型号、名称、电压等级、芯数、截面范围、采用标准及主要用途表
|
序号 |
型 号 |
额定电压 |
截面mm2 |
芯数 |
采用标准 |
主要用途 |
|
1 |
BXF |
300/500 |
0.75~240 |
1 |
JB1601-1993 |
用于连接交流额定电压Uo/U为300/500V及以下电气设备及照明装置用固定敷设场合,适宜于户内明敷和户外特别是寒冷地区敷设。 |
|
2 |
BLXF |
2.5~240 |
1 |
JB1601-1993 |
||
|
3 |
BXY |
0.75~240 |
1 |
JB1601-1993 |
用于连接交流额定电压Uo/U为300/500V及以下电气设备及照明装置用固定敷设场合,适宜于户内穿管和户外特别是寒冷地区 |
|
|
4 |
BLXY |
2.5~240 |
1 |
JB1601-1993 |
2.2橡皮绝缘软电缆及橡皮绝缘电焊机电缆的主要用途表
|
序号 |
产品名称 |
型 号 |
主要用途 |
|
1 |
轻型橡套软电缆 |
YQ |
用于轻型移动电器设备和工具 |
|
2 |
轻型橡套软电缆 |
YQW |
用于轻型移动电器设备和工具。电缆具有耐气候和一定的耐油性能，适宜于户外或接触油污的场合使用。 |
|
3 |
普通强度橡套软线 |
60245IEC53(YZ) |
用于各种电器设备和工具。 |
|
4 |
中型橡套软电缆 |
YZ |
|
|
5 |
中型橡套扁形软电缆 |
YZB |
|
|
6 |
普通氯丁橡套软线 |
60245IEC57(YZW) |
用于各种电器设备和工具。电缆具有耐气候和一定的耐油性能，适宜于户外或接触油污的场合使用。 |
|
7 |
中型橡套软电缆 |
YZW |
|
|
8 |
中型橡套扁形软电缆 |
YZWB |
|
|
9 |
重型橡套软电缆 |
YC |
用于各种电器设备，能承受较大机械外力作用。 |
|
10 |
重型氯丁橡套软电缆 |
60245IEC66(YCW) |
用于各种移动电器设备，能承受较大机械外力作用。电缆具有耐气候和一定的耐油性能，适宜于户外或接触油污的场合使用。 |
|
11 |
重型橡套软电缆 |
YCW |
|
|
12 |
橡套电焊机电缆 |
60245IEC81(YH) |
适用于二次侧对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。 |
|
13 |
氯丁橡套电焊机电缆 |
60245IEC82(YHF) |
适用于二次侧对地电压不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。电缆具有耐气候和一定的耐油性能，适宜于户外和接触油污的场合使用。 |
3橡皮绝缘软电缆及橡皮绝缘电焊机电缆的的额定电压、芯数、截面范围、采用标准
|
序号 |
产品名称 |
型 号 |
额定电压V
|
芯数 |
标称截面mm2 |
采用标准 |
|
1 |
轻型橡套软电缆 |
YQ |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
2 |
轻型橡套软电缆 |
YQW |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
3 |
普通强度橡套软线 |
60245IEC53(YZ) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
4 |
普通氯丁橡套软线 |
60245IEC57(YZW) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
5 |
中型橡套软电缆 |
YZ |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
6 |
中型氯丁橡套软电缆 |
YZW |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
7 |
中型橡套扁形软电缆 |
YZB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
8 |
中型氯丁橡套扁形软电缆 |
YZWB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
9 |
重型橡套软电缆 |
YC |
450/750 |
1 |
1.5~400 |
JB8735.2 |
|
2 |
1.5~95 |
|||||
|
3～4 |
1.5~150 |
|||||
|
5 |
1.5~25 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
10 |
重型氯丁橡套软电缆 |
60245IEC66(YCW) |
450/750 |
1 |
1.5~400 |
GB/T5013.4 |
|
2 |
1~25 |
|||||
|
3 |
1~95 |
|||||
|
4 |
1~150 |
|||||
|
5 |
1~25 |
|||||
|
11 |
重型氯丁橡套软电缆 |
YCW |
450/750 |
2 |
35~95 |
JB8735.2 |
|
3 |
120~150 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
12 |
橡套电焊机电缆 |
60245IEC81(YH) |
－ |
1 |
16~95 |
GB/T5013.6 |
|
13 |
氯丁橡套电焊机电缆 |
60245IEC82(YHF) |
－ |
1 |
16~95 |
GB/T5013.6 |

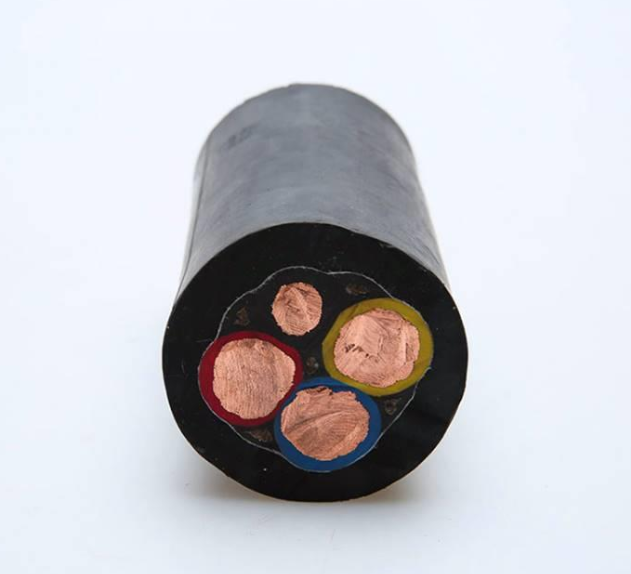

4 橡皮绝缘软电缆及橡皮绝缘电焊机电缆产品结构示意图
5 橡皮绝缘软电缆使用注意事项
5 .1 国家标准GB/T5013.1~5013.8－2008是根据国际电工委员会(IEC)标准IEC60245《额定电压450/750V及以下橡皮绝缘电缆》第1~8部份进行修订，适用的产品均是我国电工产品认证委员会强制认证产品，这些产品大量用于我国电工产品认证委员会强制认证的相关的家用电器及电动工具产品。
机械行业标准JB/T8735-2106是对GB/T5013.1~5013.8－2008国家标准的补充。
