PRVZP-1-LF 6×0.6传感器信号屏蔽电缆

在线咨询全国热线
18855017299

PRVZP-1-LF 6×0.6传感器信号屏蔽电缆

1.适用范围
PRVZP-1-LF 6×0.6传感器信号屏蔽电缆适用于无线电通讯和有关电子设备传输信号用的环保多芯屏蔽信号电缆。
2.PRVZP-1-LF 6×0.6传感器信号屏蔽电缆使用特性
电缆导体长期工作温度不超过90℃;
电缆的敷设温度不低于0℃;
电缆允许弯曲半径:室内使用时不小于电缆外径的5倍;
室外使用时不小于电缆外径的10倍。
3.型号及规格
电缆的型号规格为:
PRVZP-1-LF 6×0.6mm2。
4.PRVZP-1-LF 6×0.6传感器信号屏蔽电缆技术要求
4.1 结构
4.1.1 结构尺寸符合表1。
表1结构表 单位: mm


型 号
规 格
mm2

导体
结构

绝缘
标称
厚度

绝缘
外径
mm

内屏蔽
外径
mm

护套
标称
厚度

护套
外径
Mm

外屏蔽
外径
mm

PRVZP-1-LF 6×0.6

19/0.2

0.5

2.05±0.1

≤6.95

1.1

9.2±0.2

≤10.4

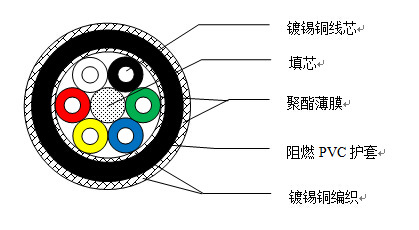

4.1.2 电缆结构图




 4.2 材料
4.2.1导电线芯
导电线芯为镀锡铜线,其单线应符合GB/T4910-2009的规定,其结构尺寸应符合表1的规定。
4.2.2 绝缘

绝缘层采用经辐照的低密度聚乙烯,应符合RoHS环保要求,绝缘应紧密地同心挤包在导电缆芯上,绝缘厚度应符合表1的规定

 4.2.3 成缆
绝缘线芯按规定的顺序成缆,成缆方向为S向,成缆节距应不大于成缆外径的15倍,成缆时可加绵纶丝填芯或挤出成型填芯。
4.2.4 绕包聚酯薄膜、编织内屏蔽
编织内屏蔽之前和之后分别绕包聚酯薄膜,绕包方向分别为Z向和S向,聚酯薄膜应符合GB 13542.4-2009的规定。
内屏蔽应采用符合GB/T4910-2009规定的镀锡圆铜线编织,其编织密度应不小于85%,允许有一个锭子单向漏编,其长度不大于50mm。
4.2.5护套
外护套采用阻燃聚氯乙烯材料,其厚度和外径符合表1的规定。
4.2.6编织外屏蔽

外屏蔽应采用符合GB/T4910-2009规定的镀锡圆铜线编织,其编织密度应不小于85%,允许有一个锭子单向漏编,其长度不大于50mm

4.3 电气性能见表2
表2 电气性能


型号及规格

20℃时导体直流电阻值
(Ω/km)

20℃时绝缘电阻值(MΩ·km)

耐电压试验

PRVZP-1-LF 6×0.6

33

1000

能经受交流1kV电压1min不击穿

4.4 导体线芯通电试验
采用直流电压为36V及以下的指标器或指示灯检查。
4.5 绝缘耐烫性
电缆绝缘辐照后通过耐烫性检验绝缘表面不应有明显变形收缩。
4.6 绝缘热延伸
电缆应按GB/T2951.21-2008进行热延伸试验,载荷下伸长率为80%,冷却后伸长率为15%。
4.7 燃烧试验
电缆应经受垂直燃烧试验,试验时应去掉外屏蔽。
4.8 环保性能
电缆应符合RoHS环保要求,所含材料成分符合RoHS环保指令。
4.9 交货长度
200m及以上自然长度(允许1~3根拼盘)采用成轴交货,30~199m采用成圈交货。
经与用户协商,可以任意长度交货。
长度计量误差应不超过±0.5%。
