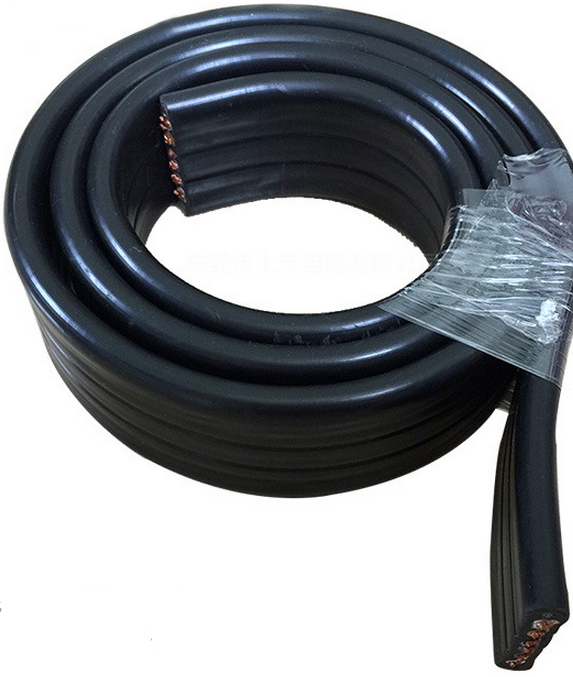

扁平软电缆YQWB-4*1.5
扁平软电缆YQWB-4*1.5额定电压为300/500V（YZWB型），450/750V（YCWB型）；线芯长期充许工作温度要不超过65℃；“W”型电缆具有耐气候和一定的耐油性能，适合在户外或接触油污的场合使用,"B"代表扁平电缆；ZR-型电缆具有阻燃的性能。
扁平软电缆YQWB-4*1.5销售执行标准 JB8735.-1998.
型号、名称及主要用途
|
型号
|
名称
|
主在用途
|
|
YQB、YQWB
|
轻型橡套扁电缆
|
用于轻型移动电气设备和工具
|
|
YZB、YZWB
|
中型橡套扁电缆
|
用于中型移动电气设备和工具
|
|
YCB、YCWB
|
重型橡套扁电缆
|
用于各种移动电气设备，能承受较大的机械外力的作用，特别适用于行车、起重机等电气设备。
|
规格范围
|
型号
|
额定电压（V）
|
芯数
|
标准截面（Mm2)
|
|
YQB、YQWB
|
300/300
|
2,3
|
0.3-0.5
|
|
YZB、YZWB
|
300/300
|
2,3,4,5 3+1
|
1.5-6
|
|
YCB
|
450/750
|
1
2 3,4 5 |
1.5-240
1.5-95 1.5-150 1.5-25 |
|
YCBW、YCWB
|
450/470
|
2
3 3+1 |
35-95
120-150 2.5-150 |
规格尺寸及技术参数
|
标准截面(mm2)
|
导体结构
|
20℃时导体电阻≤(ΩM)
|
电缆外径参考(mm)
|
|
|
根/单线直径(mm)
|
2芯
|
3芯
|
||
|
0.3
|
16/0.15
|
69.2
|
/
|
/
|
|
0.5
|
28/0.15
|
30.0
|
/
|
/
|
YZB YZWB 型300/500V
|
标称截面（mm2)
|
导体结构
|
20℃时导体直流电阻≤（Ω/KM）
|
电缆外径参考（mm)
|
||||
|
根/单线直径
|
2芯
|
3芯
|
4芯
|
5芯
|
6芯
|
||
|
1.5
|
30/0.25
|
13.3
|
--
|
--
|
20.44*6.76
|
--
|
17.76*6.09
|
|
2.5
|
49/0.25
|
7.98
|
--
|
--
|
27.1*8.05
|
--
|
27.1*8.05
|
|
4
|
56/0.30
|
4.95
|
--
|
--
|
33.3*9.6
|
--
|
49.1*9.6
|
|
6
|
84/0.30
|
3.30
|
--
|
--
|
38.4*11.5
|
--
|
56.7*11.5
|
交货要求
成圈100m,成盘应大于100m;
短段电缆不小于10m,短段电缆的交货数量应不超过交货总长度10%，且每个包装件应不超过五段；
根据双方协议充许任何长度的电缆交货，长度误差为±0.5%；用户对产品有阻燃特性要求，在合同中需另补充协议。
成圈100m,成盘应大于100m;
短段电缆不小于10m,短段电缆的交货数量应不超过交货总长度10%，且每个包装件应不超过五段；
根据双方协议充许任何长度的电缆交货，长度误差为±0.5%；用户对产品有阻燃特性要求，在合同中需另补充协议。
