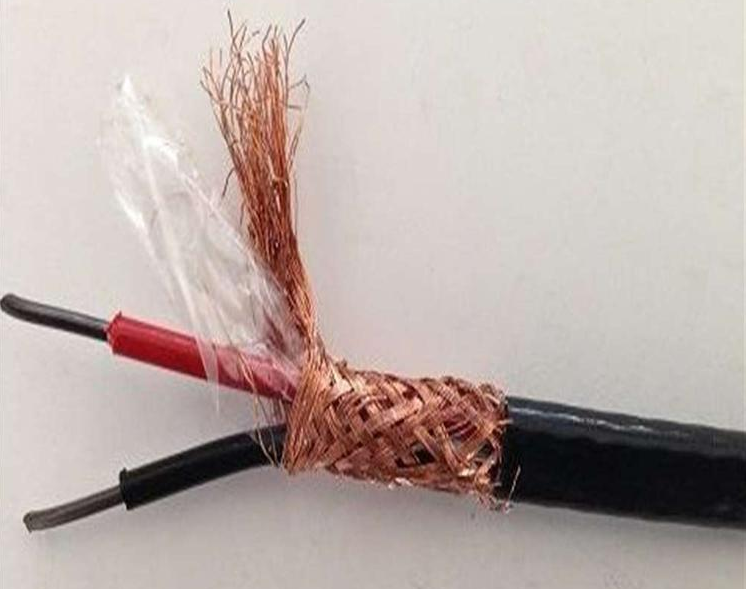

屏蔽补偿导线KXP-2*1.5mm2
产品描述
屏蔽补偿导线KXP-2*1.5mm2是将热电偶的参考端延伸到远离热源或环境温度低且较恒定处，与显示仪表连接构成测温系统。屏蔽型KX补偿导线2*1.5mm2可抗信息干扰、增加导线的强度， 分为内屏蔽和外屏蔽。
屏蔽补偿导线KXP-2*1.5mm2产品标准
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a）型号*个字母与热电偶的分度号相对应
b）字母“X”表示延伸型补偿导线（型别）
c）字母“C”表示补偿型补偿导线（型别）
注：SC型补偿导线可配用R型分度号热电偶
1）型号、合金丝材料和绝缘颜色
|
型号 |
分度号 |
配用热电偶 |
补偿导线合金丝 |
绝缘层着色 |
||
|
正极 |
负极 |
正极 |
负极 |
|||
|
BC |
B |
铂铑30-铂铑6 |
铜 |
铜 |
|
灰 |
|
SC |
S |
铂铑10-铂 |
SPC( 铜 ) |
SNC( 铜镍0.6) |
红 |
绿 |
|
RC |
R |
铂铑13-铂 |
RPC( 铜 ) |
RNC( 铜镍0.6) |
红 |
绿 |
|
KCA |
K |
镍铬-镍硅 |
KPCA( 铁 ) |
KNCA( 铜镍 2) |
红 |
蓝 |
|
KCB |
KPCB( 铜 ) |
KNCB( 铜镍 4) |
红 |
蓝 |
||
|
KX |
KPX( 镍铬 10) |
KNX( 镍硅 3) |
红 |
黑 |
||
|
NC |
N |
镍铬硅-镍硅 |
NPC( 铁 ) |
NNC( 铜镍 18) |
红 |
灰 |
|
NX |
NPX( 镍铬 14 硅) |
NNX( 镍硅 4) |
红 |
灰 |
||
|
EX |
E |
镍硅-镍硅 |
EPX( 镍铬 10) |
ENX( 铜镍 45) |
红 |
棕 |
|
JX |
J |
铁-铜镍 |
JPX( 铁 ) |
JNX( 铜镍 45) |
红 |
紫 |
|
TX |
T |
铜-铜镍 |
TPX( 铜 ) |
TNX( 铜镍 45) |
红 |
白 |
|
WC3/25 |
WRe3-WRe25 |
钨-钨25 |
WPC3/25 |
WNC3/25 |
红 |
黄 |
|
WC5/26 |
WRe5-WRe26 |
钨铼5-钨铼26 |
WPC5/26 |
WNC5/26 |
红 |
橙 |
2）使用分类及护层颜色
|
型号 |
SC |
KC |
KC1 |
KX |
EX |
JX |
TX |
|
正极 |
红 |
红 |
红 |
红 |
红 |
红 |
红 |
|
负极 |
绿 |
蓝 |
海蓝 |
黑 |
棕 |
紫 |
白 |
表一
|
使用分类 |
精度等级及标志 |
护层着色 |
|||
|
普通级 |
精密级 |
普通级 |
精密级 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐热用 |
H |
/ |
S |
黑色 |
黄色 |
表二
3）补偿导线的热电势、允差
|
补偿导线型号 |
热电势及允差（μV） |
热电偶测试端温度(℃) |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
热电势(标准值) |
允 差 |
热电势(标准值) |
允 差 |
||||
|
普通级 |
精密级(S) |
普通级 |
精密级(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
4） 屏蔽型KX补偿导线2*1.5mm2允差及往复电阻
|
补偿导线型号 |
20 ℃时往复电阻 Ω/m 不大于 |
||||
|
0.2mm² |
0.5mm² |
1.0mm² |
1.5mm² |
2.5mm² |
|
|
NC 或 BC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.10 |
0.73 |
0.44 |
|
JX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
TX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
N |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
|
WC3/25 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
|
WC5/26 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
绝缘电阻（20℃）：PVC绝缘不小于25MΩ.Km；FEP或PEA绝缘不小于100MΩ.Km。
阻燃特性：通过A类（按GB12666.5-90试验）
