WDZN-KYJEP2低烟无卤屏蔽电缆
WDZN-KYJEP2低烟无卤屏蔽电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，而且，一旦着火，它具有无卤、低烟、无毒、无腐蚀等特性，适用于如高层建筑、宾馆、地铁、核电站、隧道、发电厂、矿山、石油、化工等。
WDZN-KYJEP2低烟无卤屏蔽电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要耐火的场合。
（1）WDZN-KYJEP2低烟无卤屏蔽电缆的阻燃等级
根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等级
表1
WDZN-KYJEP2低烟无卤屏蔽电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要耐火的场合。
（1）WDZN-KYJEP2低烟无卤屏蔽电缆的阻燃等级
根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等级
表1
| 阻燃等级 | 供火温度 | 供火时间 | 成束敷设电缆的非金属材料体积 | 炭化高度 | 自熄时间 |
| A | ≥815℃ | 40min | ≥7升/米 | ≤2.5米 | ≤1h |
| B | ≥815℃ | 40min | ≥3.5升/米 | ≤2.5米 | ≤1h |
| C | ≥815℃ | 20min | ≥1.5升/米 | ≤2.5米 | ≤1h |
| D | ≥815℃ | 20min | ≥0.5升/米 | ≤2.5米 | ≤1h |
（2）、低烟无卤阻燃电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚稀烃材料，所以组成电缆的所有材料都不含卤素，电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾、有毒气体，毒性很小。

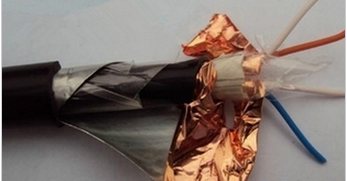

三、WDZN-KYJEP2低烟无卤屏蔽电缆产品结构:
四、低烟无卤电缆产品表示方法
1、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成
1、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成
|
燃烧特性代号
|
用途代号
|
材料代号
|
（2）产品用型号、额定电压、芯数、标称截面和本标准号表示。
例如：
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆，3芯，240mm2 ，表示为WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆，3芯，240mm2，表示为 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤控制电缆，7芯，1.5mm2，表示为WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
例如：
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆，3芯，240mm2 ，表示为WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆，3芯，240mm2，表示为 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤控制电缆，7芯，1.5mm2，表示为WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
五、电缆的型号及名称见表2
表2
| 型 号 | 名 称 | 阻燃级别 | 芯数 | 截面mm2 | 额定电压 v |
| WDZ-KYJY （WDZ-KYJE） |
交联聚乙烯绝缘聚烯烃护套低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJY22 （WDZ-KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJYP2 （WDZ-KYJEP2） |
交联聚乙烯铜带屏蔽聚烯烃护套阻燃低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJYP2-22 （WDZ-KYJEP2-22） |
交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJY （WDZN-KYJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJY22 （WDZN-KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJYP2 （WDZN-KYJEP2） |
交联聚乙烯绝缘铜带屏蔽烯烃护套耐火低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJYP2-22 （WDZN-KYJEP2-22） |
交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套耐火低烟无卤控制电缆 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-YJY （WDZ-YJE） |
交联聚乙烯绝缘聚烯烃护套低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZ-YJY22 （WDZ-YJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
| WDZN-YJY （WDZN-YJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZN-YJY22 （WDZN-YJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套耐火低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
六、使用特性
（1）电力电缆的额定电压U0/U为0.6/1KV,控制电缆的额定电压U0/U为450/750V
（2）电缆长期允许工作温度不超过90℃
（3）安装时环境温度不宜低于0℃。
（4）电缆安装时的较小弯曲半径:
a、低烟无卤阻燃、耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
（2）电缆长期允许工作温度不超过90℃
（3）安装时环境温度不宜低于0℃。
（4）电缆安装时的较小弯曲半径:
a、低烟无卤阻燃、耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
