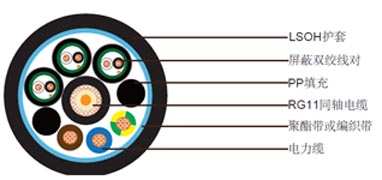

1xRG11+3x2.5+ 3x2x22AWG组合电缆
1x75Ohm RG11同轴电缆(位于电缆中间)
导体 |
1.63mm实心裸铜 |
绝缘 |
聚乙烯(PE). 厚度7.25mm. |
屏蔽 |
铜丝编织. 覆盖率95% |
护套 |
聚氯乙烯护套. 标称外径10.3mm. |
护套颜色 |
黑色 |
3x1x2x22AWG屏蔽对绞线对( 位于同轴电缆周围)
导体 |
7/0.254mm多股镀锡铜 |
绝缘 |
聚氯乙烯(PVC). 厚度0.50mm. |
绝缘颜色 |
白色和黑色 |
单对屏蔽 |
铝塑复合带 |
排流线 |
24 AWG多股镀锡铜 |
护套 |
聚氯乙烯护套. 标称外径4.8mm. 厚度0.76mm. |
护套颜色 |
黑色加白色数字标注 |
3x2.5mm²电力电缆 ( 位于同轴电缆周围)
导体 |
2.5mm²多股镀锡铜 |
绝缘 |
交联聚乙烯(XLPE). 外径3.41mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
填充 |
PP (位于同轴电缆周围) |
绕包带 |
聚酯带或编织带 |
外护套 |
PVC, 厚度1.6mm, 标称外径25.0mm |
护套颜色 |
黑色 |
电缆重量 |
480kg/km |
电气性能和物理性能@20°C
同轴电缆
阻抗 |
75±3Ohm (@1MHz) |
zui大衰减 |
3.3dB/100m @50MHz |
电力电缆
电阻 |
7.41Ohm/km |
绝缘电阻 |
≥5500 MOhmxkm |
数据线对
电阻 |
49Ohm/km |
绝缘电阻 |
≥1000 MOhmxkm |
