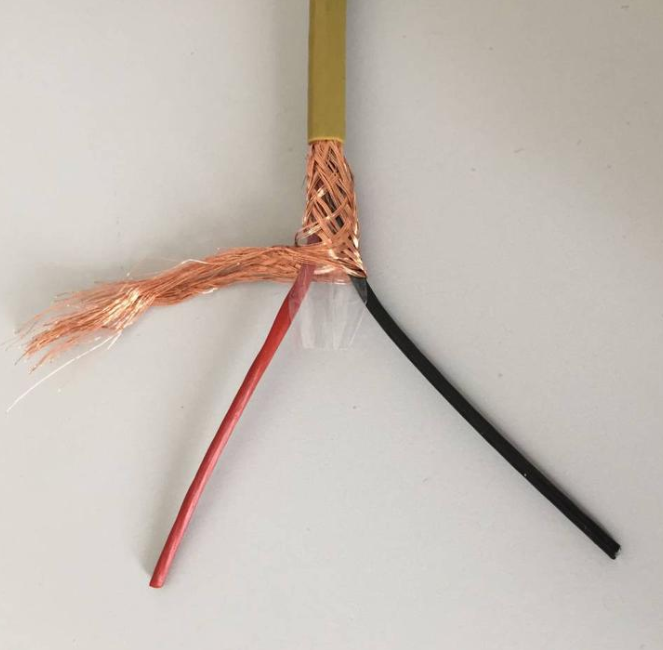

1、耐高温补偿导线KX-FPFP-2*0.5用途:
热电偶用(耐高温)
补偿导线、补偿电缆,是在一定温度范围内(包括高温、常温)具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测量精度。
2:耐高温补偿导线KX-FPFP-2*0.5使用条件:
(1) 工作温度:耐热用:zui高200℃和260℃两种;
一般用:**高70℃和105℃两种。
(2) zui低环境温度:氟塑料绝缘和护套电缆:固定敷设-60℃,非固定敷设-20℃;
聚氯乙烯绝缘和护套电缆:固定敷设-40℃,非固定敷设-15℃。
(3) zui小弯曲半径:聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍,氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍。
3、产品品种、规格、结构型式
(1) 产品品种及型号:见表1
表1
产品名称 |
型 号 |
配用热电偶 |
热电偶分度号 |
铜-铜镍补偿型导线(电缆) |
SC |
铂铑10-铂热电偶 铂铑13-铂热电偶 |
S |
铁-铜镍补偿型导线(电缆) 铜-铜镍补偿型导线(电缆) |
KCA KCB |
镍铬-镍硅热电偶 |
K |
镍铬-镍硅延长型导线(电缆) |
KX |
镍铬-镍硅热电偶 |
K |
铁-铜镍补偿型导线(电缆) 镍铬硅-镍硅延长型导线(电缆) |
NC NX |
镍铬硅-镍硅热电偶 |
N |
镍铬-铜镍延长型导线(电缆) |
EX |
镍铬-铜镍热电偶 |
E |
铁-铜镍延长型导线(电缆) |
JX |
铁-铜镍热电偶 |
J |
铜-铜镍延长型导线(电缆) |
TX |
铜-康铜镍电偶 |
T |
5、型号、名称:见表7~表8
表7 补偿导线
型 号 |
名 称 |
KX-VV |
聚氯乙烯绝缘和护套K分度热电偶用补偿导线 |
KX-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FF |
氟塑料绝缘和护套K分度热电偶用补偿导线 |
KX-FPF |
氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FV-105 |
氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线 |
KX-FPV-105 |
氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线 |
KX-HF4B |
聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线 |
KX-HF4PB |
聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注: ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的****项,如:EX-VVP;
② 屏蔽型式有:P:铜丝屏蔽,P1:镀锡丝屏蔽;
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出,具有很好的电性能和耐酸碱油水性能;
④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。
表8 补偿电缆
型 号 |
名 称 |
KX-VV |
聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VPV |
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VPVP |
聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VVP |
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-FF |
氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆 |
KX-FPF |
氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KX-FPFP |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KX-FFP |
氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KX-FV-105 |
氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-FPV-105 |
氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-FPVP-105 |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-FVP-105 |
氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-HF4B |
聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆 |
KX-HF4PB |
聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
KX-HF4PBP |
聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
KX-HF4BP |
聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
