TJR-400mm2软铜绞线

在线咨询全国热线
18855017299

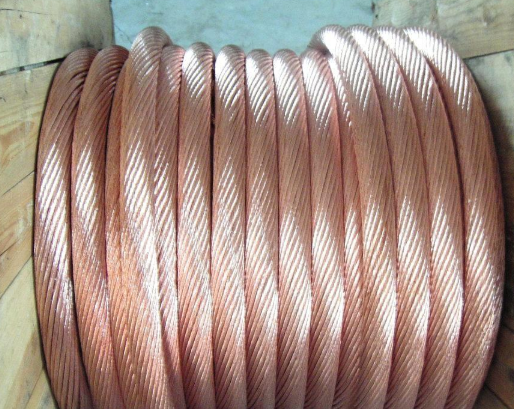

TJR-400mm2软铜绞线

裸铜线型号齐全适用范围:TJR-400mm2软铜绞线产品适用于一般环境和特殊环境(潮湿、盐碱、酸性土壤及产生化学腐蚀介质),可作为接地材料、引下线、等电位连接,馈线硬铜绞线广泛应用于输变电站、发电厂、通信、铁路、市政基建、石油石化等防雷接地要求较高的领域工程中!

 TJR-400mm2软铜绞线产品特点:



1、高标准销售要求

TJR-400mm2软铜绞线采用高于国标要求的企业标准销售,产品符合国际电工委员会IEC和欧盟CE标准,每批次产品出厂前均做性能测试,随货配有正规的检验报告、出厂合格证。

 2.接地裸铜绞线产品原料纯度高,导电性能佳

  3.接地纯铜绞线采用铁木盘或者全木盘包装

 铁木盘或者全木盘缠绕包装,运输过程不变形,外加木板全封闭保护,更好地保护接地裸铜绞线。

TJR-400mm2软铜绞线执行标准:GB/T 12970.2-2009
型号规格

   型号

     名称

       规格范围 mm2

TJ


硬铜绞线

16~400

TJR

软铜绞线



1、软铜绞线型号如表1所示

型号

主 要 用 途

TRJ

移动或半移动式电器设备(如开关,电热器等)连接线。

TRJ-1

移动或半移动式电器设备(如开关,电热器等)连接线。

TRJ-2

无线电设备内部连接线

TRJ-3

要求较柔软的电气设备引出线接地线。


2
、软铜绞线结构与性能参数应符合表2-5规定
TRJ



标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

10

7xx7x0.52

1.83

4.7

98

2000

16

7x7x0.64

1.26

5.8

144

2000

25

7x12x0.62

0.695

7.7

239

2000

35

7x19x0.58

0.512

8.9

322

1000

50

7x19x0.68

0.375

10.2

444

1000

70

7x27x0.68

0.262

12.6

631

1000

95

7x37x0.68

0.195

14.3

865

500

120

7x37x0.76

0.153

16.0

1080

500

150

7x48x0.74

0.134

18.1

1328

500

185

7x61x0.74

0.098

20.0

1668

500

240

7x61x0.85

0.081

23.0

2227

250

TRJ-1 3

标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

25

7x14x0.58

0.695

7.7

238

200

120

12x27x0.68

0.153

15.9

1080

500

150

19x14x0.85

0.120

18.7

1380

500

185

27x12x0.85

0.098

21.7

1690

500

240

37x12x0.85

0.072

24.7

2320

250
