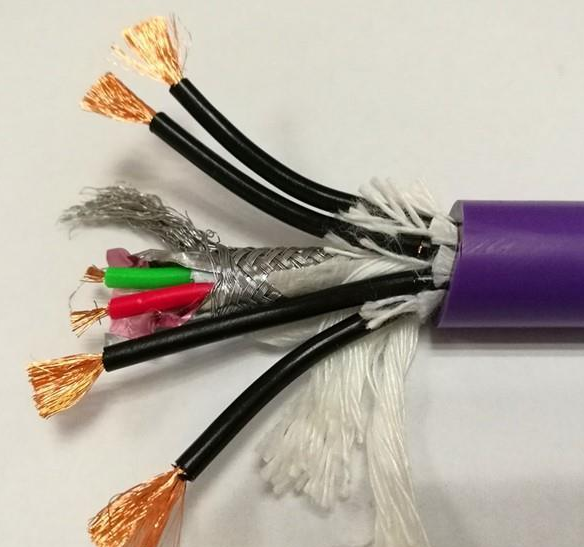

(PUR4*1.5+ PROFIBUS1*2*0.64)组合电缆
(PUR4*1.5+ PROFIBUS1*2*0.64)组合电缆,由电源线加数据线 PROFIBUS 4*1.5mm2+ 1*2*0.64
PROFIBUS参数指标
PROFIBUS网络使用标准型圆形截面的双绞线屏蔽电缆进行数据传输。
视具体应用领域而定,有下列型式的电缆
- 有 PVC 或 PUR 护套,
- 无卤素型,
- 用于接地或者拖链
- 用于性危险区域的电缆。
使用 PROFIBUS FastConnect 系统可以在现场简便地装配 PROFIBUS 铜线缆。
可通过总线终端或总线连接插头连接终端设备。
使用转接器可以前后连接多个总线区段。
除了 FastConnect 系统之外还有适用于电气 PROFIBUS 网络的其它组件:
PROFIBUS混合线,组合总线电缆 电源线加数据线参数:
应用范围:线缆安装好后,线缆不会再移动了,固定安装场合。
型号: PUR4*1.5mm2+ PROFIBUS 1*2*0.64 导线面积:0.34mm2
芯数:6芯
导体:电源线 4芯 每一芯1.5mm2,数据线1x2xAWG22(0.34mm2)2芯;
绝缘:物理发泡PE聚乙烯 (很多国产的没有发泡,影响传输性能)
整体屏蔽:加厚铝箔缠绕屏蔽+85%编织镀锡铜丝屏蔽
芯线颜色:红色,绿色
外护套:紫色 PUR材料;
线缆总体外直径:12.1mm;
物理特性:
工作温度:-30°C To +105C;
重量:160KG/KM;
拉升应力:305N;
弯曲半径:120mm;
电气特性:
直流电阻: 57.5Ω/km
特性阻抗:150 Ohm/Ω;
衰减(动力):0.508 uH/m;
电容(数据线):60.372pF/m;
传输速率:75%;
延迟(数据):4.46216ns/m;
电流:数据线,5A
电源线,12A
电压:300V/500V
(PUR4*1.5+ PROFIBUS1*2*0.64)组合电缆应用范围:线缆安装好后,可以跟随设备持续运动,比如拖链系统,机器人手臂,拖令升降机等等)场合。
