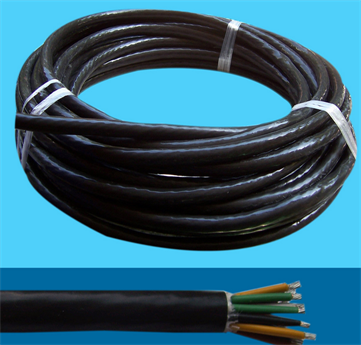

耐高温补偿导线WC3/25HFF-2*2.5
耐高温补偿导线WC3/25HFF-2*2.5适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测温精度。补偿导线分为延长型与补偿型。 耐高温补偿导线WC3/25HFF-2*2.5已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
项目 |
代号 |
代号含义 |
|
项目 |
代号 |
代号含义 |
型号 |
SC |
配用S分度号热电偶补偿型补偿导线 |
|
耐热等级 |
70 |
zui高使用温度为70℃ |
RC |
配用R分度号热电偶补偿型补偿导线 |
105 |
zui高使用温度为105℃ |
|||
NC |
配用N分度号热电偶补偿型补偿导线 |
200 |
zui高使用温度为200℃ |
|||
NX |
配用N分度号热电偶延长型补偿导线 |
275 |
zui高使用温度为275℃ |
|||
KCA |
配用N分度号热电偶补偿型补偿导线 |
|
绝缘材料 |
V |
聚氯乙烯PVC |
|
KX |
配用K分度号热电偶延长型补偿导线 |
|
Y |
聚乙烯PE |
||
EX |
配用E分度号热电偶延长型补偿导线 |
|
B |
聚丙烯PP |
||
JX |
配用J分度号热电偶延长型补偿导线 |
|
F4 |
聚四氟乙烯 |
||
TX |
配用T分度号热电偶延长型补偿导线 |
|
F46 |
聚全氟乙丙烯FEP |
||
系列代号 |
ZR |
阻燃电缆 |
|
护套材料 |
V |
聚氯乙烯PVC |
ia |
本安电缆 |
|
B |
聚丙烯PP |
||
使用分类 |
G |
一般用 |
|
F4 |
聚四氟乙烯 |
|
H |
耐热用 |
|
F46 |
聚全氟乙丙烯FEP |
||
精度等级 |
S |
精密度 |
|
屏蔽材料 |
/ |
无屏蔽可省略 |
/ |
普通级 |
|
P |
镀锡铜线 |
||
|
PL |
铝塑复合带 |
||||
|
P2 |
铜塑复合带或铜带 |
||||
规格 |
- |
2×导体截面积 |
|
导体材料 |
/ |
单股导体可省略 |
|
R |
多股绞合导体 |
性能项目 |
单位 |
指标 |
工作电容 |
PF/m |
≤180 |
电容不平衡 |
PF/m |
≤1 |
分布电感 |
µH/m |
≤0.6 |
静电感应电压(静电电压20KV) |
V |
≤1 |
电磁干扰感应电压(干扰磁场400A/m) |
µV |
≤5 |
其它性能指标:见表(九)
项目 |
单位 |
技术指标 |
|
PVC绝缘 |
PT、PP、F46绝缘 |
||
绝缘电阻(20℃) |
MΩ.Km |
25 |
100 |
阻燃特性 |
- |
- |
A类(按GB12666.5-90试验) |
型号及结构形式:
型号 |
线芯材料 |
线芯形式 |
标称截面mm>2 |
导体结构根/直径mm, |
成品电缆外径参数(mm) |
KC-HFF BR>WC5/26HFF |
补偿导线合金丝 |
单股线芯 |
0.2 |
1/0.52 |
1.6×2.4 |
多股线芯 |
0.2 |
7/0.2 |
1.7×2.6 |
KX-HFF耐温KX补偿导线技术指标:
型号、合金丝材料和绝缘颜色:见表(四)
补偿导线型号 |
配用热电偶 |
热电偶分度号 |
补偿导线合金丝 |
绝缘层着色 |
||
正极 |
负极 |
正极 |
负极 |
|||
BC |
铂铑30-铂铑6 |
B |
铜 |
铜 |
红 |
灰 |
SC |
铂铑10-铂热电偶 |
S |
铜(SPC) |
SNC铜镍(0.6) |
红 |
绿 |
RC |
铂铑10-铂热电偶 |
R |
铜(RNC) |
RNC铜镍(0.65) |
红 |
绿 |
CA |
镍铬-镍硅热电偶 |
K |
铁(KPGA) |
KNCA铜镍(22) |
红 |
蓝 |
CB |
铜(KPGB) |
KNCB康铜(40) |
红 |
蓝 |
||
KX |
镍铬(KPX)(10) |
KNX镍硅(3) |
红 |
黑 |
||
NC |
镍铬硅-镍硅热电偶 |
N |
铁(NPC) |
NNC铜镍(18) |
红 |
灰 |
NX |
镍铬硅(NPX)(14) |
NNX镍硅(4) |
红 |
灰 |
||
EX |
镍铬-铜镍热电偶 |
E |
镍铬(EPX)(10) |
ENX铜镍(45) |
红 |
棕 |
JX |
铁-铜镍热电偶 |
J |
铁(JPX) |
JNX铜镍(45) |
红 |
紫 |
TX |
铜-铜镍热电偶 |
T |
铜(TPX) |
TNX铜镍(45) |
红 |
白 |
WC3/25 |
钨铼3-钨铼25 |
WRe3-WRe25 |
WPC3/25 |
WNC3/25 |
红 |
黄 |
WC5/26 |
钨铼5-钨铼26 |
WRe5-WRe26 |
WPC5/26 |
WNC5/26 |
红 |
橙 |
注:型号第三个字母与热电偶分度号相对应,第三个字母中“C”表示补偿型补偿导线,第四个字母“X”表示延长型补偿导线。SC型补偿导线可以用R型分度号热电偶。 |
使用分类和护套颜色:见表(五)
使用分类 |
精度等级及标志 |
护套颜色 |
|||
普通级 |
精密级 |
普通级 |
精密级 |
||
一般级 |
G |
/ |
S |
黑色 |
灰色 |
耐热级 |
H |
/ |
S |
黑色 |
黄色 |
KX-HFF耐温KX补偿导线热电动势、允差及往复电阻:见表(六)
热电偶 |
补偿导线 |
热电势、允差 |
热电偶 |
|||||
100℃ |
200℃ |
|||||||
热电势 |
允差 |
热电势 |
允差 |
|||||
普通级 |
精密级 |
普通级 |
精密级 |
|||||
S或R |
SC或RC |
645 |
±60(±5℃) |
±30(±2.5℃) |
1440 |
±60(±5℃) |
- |
1000 |
K |
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
1000 |
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
- |
±100(±2℃).5 |
±60(±1.5℃) |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
N |
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
NX |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
E |
EX |
6317 |
±200(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±100(±1.5℃) |
500 |
J |
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
T |
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9286 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
