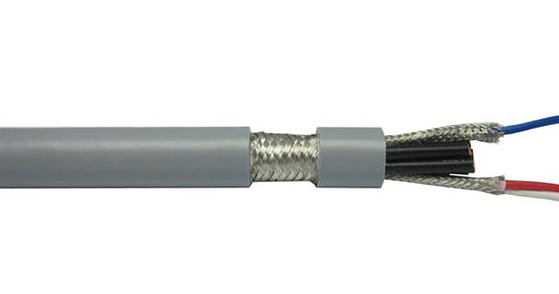

2x0.2mm2-RS485通讯电缆
2x0.2mm2-RS485通讯电缆是用于多点间的通信。许多设备可以通过一条信号电缆来连接。就像早先的以太网用一条同轴线连接一样。RS-485 数据电缆可用于复杂的楼宇自控、工业控制网络、电力自动化等通讯网络。
二、2x0.2mm2-RS485通讯电缆产品规格:
标准的1线对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，工业灰色PVC外护套，符合UL 2919文件。产品性能出众，可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。
标准的2线对RS-485通讯电缆,特性阻抗120欧姆，导体为2线对4芯(2x2x24AWG)多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。
9842型通讯电缆，是严格按RS-485通讯协议规范设计销售的标准产品， 不仅是罗克韦尔(AB)自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆。
三、2x0.2mm2-RS485通讯电缆适用范围：RS-485通讯电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上，通信速率在100Kpbs及以下时，RS485的***长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大，***多可以加八个中继，也就是说理论上RS485的***大传输距离可以达到9.6公里。
四、2x0.2mm2-RS485通讯电缆使用条件：1）无机械损伤敷设温度为：0~50℃。2）使用温度为：-20~60℃。3）敷设拉动时***小弯曲半径为电缆的8倍。4）敷设时***小弯曲半径：基干电缆是电缆外径的6倍；水平电缆是电缆外径的4倍。
|
（1对）2芯型号 |
（2对）4芯型号 |
（3对）6芯型号 |
|
2x0.2 |
4x0.2 |
6x0.2 |
|
2x0.3 |
4x0.3 |
6x0.3 |
|
2x0.5 |
4x0.5 |
6x0.5 |
|
2x0.75 |
4x0.75 |
6x0.75 |
|
2x1.0 |
4x1.0 |
6x1.0 |
|
2x1.5 |
4x1.5 |
6x1.5 |
|
2x2.0 |
4x2.0 |
6x2.0 |
|
2x2.5 |
4x2.5 |
6x2.5 |
|
（4对）8芯型号 |
（5对）10芯型号 |
（6对）12芯型号 |
|
8x0.2 |
10x0.2 |
12x0.2 |
|
8x0.3 |
10x0.3 |
12x0.3 |
|
8x0.5 |
10x0.5 |
12x0.5 |
|
8x0.75 |
10x0.75 |
12x0.75 |
|
8x1.0 |
10x1.0 |
12x1.0 |
|
8x1.5 |
10x1.5 |
12x1.5 |
|
8x2.0 |
10x2.0 |
2x2.0 |
|
8x2.5 |
10x2.5 |
12x2.5 |
