一、用途

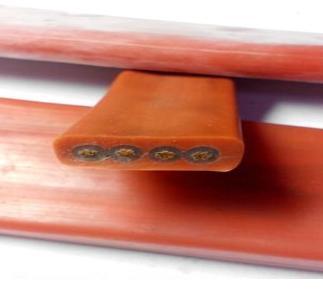

YGC YGCRB硅橡胶扁平电缆适用于航空、航天、军工、石油、化工、冶金、电力等易燃高温环境中的电器设备上供输电之用。
二、型号、名称及规格
型号
名称
YGC
铜芯硅橡胶绝缘硅橡胶护套移动用重型电力电缆
YGCB
铜芯硅橡胶绝缘硅橡胶护套移动用重型扁电力电缆
YGZ
铜芯硅橡胶绝缘硅橡胶护套移动用中型电力电缆
规格：
导体芯数
1芯
2芯
3芯
4芯、3+1芯
5芯、4+1芯、3+2芯
导体截面
1.5～300
1.5～300
1.5～300
4～300
4～185
注：除以上所列出的规格、芯数以外，如果用户需要其它各种规格、芯数的电缆可以提出，我公司可根据用户的特殊要求专门订制以满足需要。
三、YGC YGCRB硅橡胶扁平电缆产品执行标准
Q/HY01-2007
四、YGC YGCRB硅橡胶扁平电缆使用条件
交流额定工作电压： 0.6/1KV
工作温度：固定敷设：-60℃～180℃
非固定敷设：-40℃～180℃
安装敷设zui低环境温度：不低于-40℃
电缆允许弯曲半径：不小于电缆外径的6倍
五、电缆结构描述
5.1 导体
导体采用符合GB/T 3956要求的铜导体。
导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。
5.2 绝缘
绝缘材料采用硅橡胶材料，绝缘紧密挤包在导体上，且容易剥离不伤导体，绝缘表面平整、光滑。
绝缘厚度符合标准的规定，绝缘厚度的平均值不小于标称值，其zui薄处的厚度不小于标称值的90%-0.1mm。
5.3成缆
绝缘线芯绞合成缆，成缆的绞向为右向，成缆后重叠绕包聚酯膜包带，重叠绕包的搭盖率不小于20％。
5.4填充
为使成缆的缆芯圆整，根据需要允许采用非吸湿性材料作为填充。
5.6外护套
外护套材料采用硅橡胶护套材料。
护套紧密挤包在绝缘线芯或缆芯上，且容易剥离不伤缆芯。护套表面光洁、色泽均匀。
护套厚度符合标准的规定，护套厚度的平均值不小于标称值，其zui薄处的厚度不小于标称值的85%-0.1mm。
六、主要技术指标
20℃导体直流电阻符合GB/T 3956。
20℃zui小绝缘电阻为100MΩ.km。
成品电缆应经受交流50Hz，试验电压3500V，5分钟不击穿。
七、注意事项：
1 电缆移动使用时温度范围应控制在-30℃ ~ +180℃之间，温度过低易造成电缆内部或护套因弯折受损伤。
2 电缆的编织屏蔽层是防电磁干扰的结构，安装使用时应接通0电位（地电位），防止因电磁场的干扰所产生的静电荷产生电场干扰电缆信号的传输、使所产生的静电荷及时泄漏。该电缆的屏蔽层对磁场也同样具有一定的防护作用。
3 电缆应避免车辆碾压、或硬物体强烈撞击，以免损坏电缆的绝缘层或护套。
4 电缆储存时应存放在避免阳光照射的环境条件干燥的通风良好的库房内储存，并避免接触具有腐蚀性的溶剂液体或气体。
