KX补偿导线正负极导体各是什么丝材

作者:huibang 浏览量:0 来源:安徽汇邦电气有限公司 时间:2020-02-09

信息摘要:

 KX补偿导线正负极导体各是什么丝材

 KX补偿导线是在一定温度范围内(0~100℃)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。

KX补偿导线执行标准 GB/T4989-94

KX补偿导线使用温度 0~100

其他产品型号 SCKCKXEXJX

用于将热电偶冷端延长至远离高温且温度比较稳定的地方的 一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ,它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结,就可以将热电偶输出的温度信号传输到远离数 十米的控制室里,送给显示仪表或控制仪表。这就相当于把热电偶延长到温度恒定的地方,解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。 使用方便,是热电偶安装中经常采用的。它们是专用导线,一种类型的补偿导线只能同相应的一类热电偶配套使用,而且正、负极性不可接反。

       分类

       补偿导线分一般采用和热电偶具有相同电子密度的导线代替,补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。

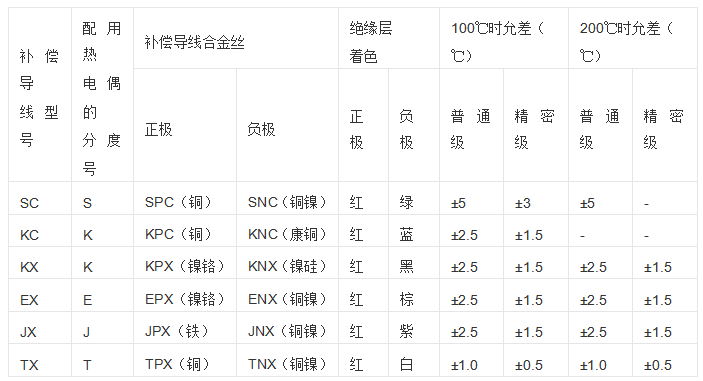

常用的补偿导线有以下几种:

使用KX补偿导线的目的:

1)将热电偶的参考端从高温处移到环境温度较稳定的地方。

2)节省大量的用于制造热电极的贵重和稀有金属材料。

3)使用补偿导线便于安装和线路的敷设。

4)用较粗直径和导电系数大的补偿导线代替热电极,可以减少热电偶回路电阻,利于测量和自动控制。

KX补偿导线注意事项

使用补偿导线时应注意以下几点:

1)各种补偿导线只能与相应型号的热电偶配用,就是各种热电偶和所配用的补偿导线在规定温度(O100℃)范围内热电特性须***是相同的。

2)补偿导线和热电偶连接点的温度不得超过规定的使用温度。

3)补偿导线和热电偶、仪表连接时,正负极不能接错,而且两对连接点要处于相同的温度。

4)要根据所配仪表的线路电阻要求,选用补偿导线的线径。
