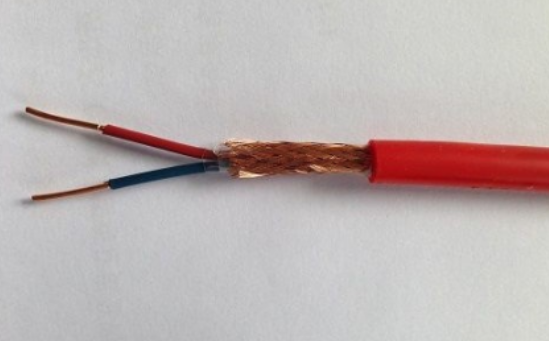

耐高温补偿导线ZR-HA-FGP-2*2.5
耐高温补偿导线ZR-HA-FGP-2*2.5的详细资料:
耐高温补偿导线ZR-HA-FGP-2*2.5详细参数
导体材质:镍铬10+镍硅3 绝缘颜色:红red +黑black 热电偶分度号K型
绝缘材料:氟塑料绝缘、
屏蔽材料:铜丝屏蔽、度锡铜屏蔽
护套材料:硅橡胶护套
绝缘电阻: 100MΩ.km
电压试验:1000 V/1min
阻燃性能:符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差:
导线温度:0~100℃
热电偶测量端温度:1000 ℃
可溶性聚四氟乙烯260℃、硅橡胶180℃
低环境温度:氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
电缆允许弯曲半径: 非铠装电缆zui小为外径的6倍铜带屏蔽或钢带铠装点缆zui小为电缆外径的12倍
氟塑料绝缘和护套zui小为电缆外径的10倍
耐高温补偿导线ZR-HA-FGP-2*2.5
KX-GA-VV |
聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-VVR |
聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-VVP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-VVRP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FF |
氟塑料绝缘和护套精密级K分度号热电偶补偿导线 |
KX-HA-FFR |
氟塑料绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-HA-FFP |
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FFRP |
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FG |
氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线 |
KX-HA-FGR |
氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线 |
KX-HA-FGP |
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FGRP |
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FV |
氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-HA-FVR |
氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-HA-FVP |
氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FVRP |
氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YJV |
交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-YJVR |
交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-YJVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-YJVRP |
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YDYD |
低烟无卤绝缘和护套精密级K分度号热电偶补偿导线 |
KX-GA- YDYD R |
低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-GA- YDYD P |
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA- YDYD RP |
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
耐高温补偿导线ZR-HA-FGP-2*2.5规格
导线规格 |
A类导体 |
R类导体 |
20℃时往复电阻≤Ω/m |
2×0.5 mm² |
1/0.80 |
7/0.30 |
2.2 |
2×1.0 mm² |
1/1.13 |
7/0.43 |
1.1 |
2×1.5 mm² |
1/1.37 |
7/0.52 |
0.73 |
2×2.5 mm² |
1/1.76 |
19/0.41 |
0.44 |
电缆规格 |
|
|
|
1×2×0.5 |
7×2×2.5 |
2×2×1.0 |
5×2×1.0 |
1×2×1.0 |
8×2×0.5 |
2×2×1.5 |
5×2×1.5 |
1×2×1.5 |
8×2×1.0 |
2×2×2.5 |
10×2×1.5 |
1×2×2.5 |
8×2×1.5 |
3×2×0.5 |
10×2×2.5 |
5×2×2.5 |
8×2×2.5 |
3×2×1.0 |
12×2×0.5 |
6×2×0.5 |
9×2×0.5 |
3×2×1.5 |
12×2×1.0 |
6×2×1.0 |
9×2×1.0 |
3×2×2.5 |
12×2×1.5 |
6×2×1.5 |
9×2×1.5 |
4×2×0.5 |
12×2×2.5 |
6×2×2.5 |
9×2×2.5 |
4×2×1.0 |
14×2×0.5 |
7×2×0.5 |
10×2×0.5 |
4×2×1.5 |
14×2×1.0 |
7×2×1.0 |
10×2×1.0 |
4×2×2.5 |
14×2×1.5 |
7×2×1.5 |
2×2×0.5 |
5×2×0.5 |
14×2×2.5 |
16×2×1.5 |
19×2×0.5 |
19×2×1.5 |
16×2×0.5 |
16×2×2.5 |
19×2×1.0 |
19×2×2.5 |
16×2×1.0 |
