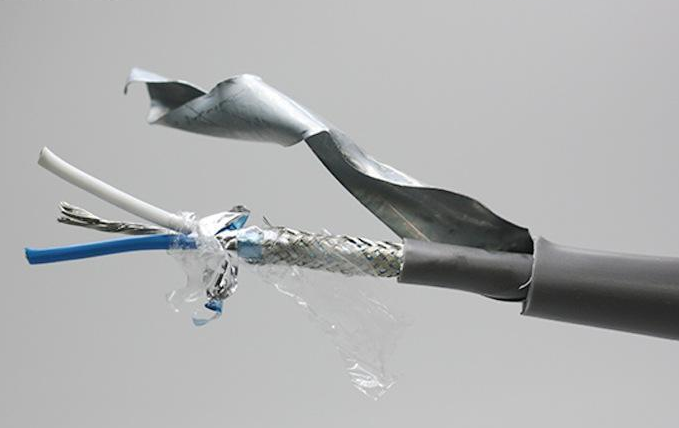

低烟无卤补偿导线WDZC-KX-YJYP23-2*1.0适用范围:
低烟无卤补偿导线WDZC-KX-YJYP23-2*1.0主要适用于核电站、地铁、舰船、高层建筑、图书馆、车站、机场等人流密集、要求安全高的场所。
低烟无卤补偿导线WDZC-KX-YJYP23-2*1.0产品型号与名称见表1
表1
型 号 |
名称 |
||
WDZA WDZB WDZC |
SC RC KCA KCB KX NX NC EX JX TX |
YJY |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃(A、B、C)(S、 R、K、N、E、J、T)型热电偶用补偿电缆 |
YJYP3 |
交联聚乙烯绝缘铝塑复合带屏蔽聚烯烃护套无卤低烟阻燃(A、B、C) (S 、R、K、N、E、J、T)型热电偶用补偿电缆 |
||
YJYP3/23 |
交联聚乙烯绝缘铝塑复合带屏蔽钢带铠装聚烯烃护套无卤低烟阻燃(A、B、C) (S、R、K、N、E、J、T)型热电偶用补偿电缆 |
WDZC-KX-YJYP3-23铠装低烟无卤补偿导线规格(见表2)
表2
对数 |
标称截面mm2 |
线芯结构 |
|
1~30 |
0.2 |
0.52 |
7/0.20 |
0.5 |
0.80 |
7/0.30 |
|
1.0 |
1.13 |
7/0.43 |
|
1.5 |
1.37 |
7/0.52 |
|
2.5 |
1.76 |
7/0.41 |
低烟无卤补偿导线WDZC-KX-YJYP23-2*1.0分类和等级标志(见表3)
表3
类别 |
标志 |
允差等级及标志 |
|
普通级 |
精密级 |
||
一般用 |
G |
B(或省略) |
A或S |
耐热用 |
H |
低烟无卤补偿导线WDZC-KX-YJYP23-2*1.0的温度范围、热电动势允差及往复电阻(见表4)
表4
型号 |
使用分类 |
电线电缆温度范围 |
热电动势允差 |
热电偶测量端温度℃ |
往复电阻在20℃长度为1m截面积1mm2不大于Ω |
|
精密级 ±uv |
普通级 ±uv |
|||||
SC RC |
G H |
0~100 0~200 |
30(2.5℃) - |
60(5.0℃) 60(5.0℃) |
1000 |
0.05 |
KC |
G H |
0~100 0~150 |
60(1.5℃) - |
100(2.5℃) 100(5.0℃) |
900 |
0.7 |
KX |
G H |
-20~100 -40~200 |
60(1.5℃) 60(1.5℃) |
100(2.5℃) 100(2.5℃) |
900 |
1.1 |
EX |
G H |
-20~100 -40~200 |
120(1.5℃) 120(1.5℃) |
200(2.5℃) 200(2.5℃) |
500 |
1.25 |
JX |
G H |
-20~100 -40~200 |
85(1.5℃) 85(1.5℃) |
140(2.5℃) 140(2.5℃) |
500 |
0.65 |
TX |
G H |
-20~100 -40~200 |
30(0.5℃) 48(0.8℃) |
60(1.0℃) 90(1.5℃) |
300 |
0.52 |
注:本表所列允差用微伏表示,用摄氏度表示的允差与热电偶测量端的温度有关,括号中的温度值是按表列热电偶测量端温度换算的。
低烟无卤阻燃热电偶用补偿电缆色别标志(见表5)
表5
绝缘颜色 |
护套颜色 |
||||||||||
型号 |
RC SC |
KC |
KX |
EX |
JX |
TX |
NC NX |
一般用 |
耐热用 |
||
正级 |
红 |
红 |
红 |
红 |
红 |
红 |
红 |
普通级 |
精密级 |
普通级 |
精密级 |
负级 |
绿 |
蓝 |
黑 |
棕 |
紫 |
白 |
灰 |
黑 |
灰 |
黑 |
黄 |
