KX补偿导线的作用

作者:huibang 浏览量:0 来源:安徽汇邦电气有限公司 时间:2020-02-05

信息摘要:

 KX补偿导线的作用

KX补偿导线是来延伸热电极即移动热电偶的冷端,与显示仪表联接构成测温系统。等效采用IEC 584-3《热电偶第三部份-补偿导线》国家标准。KX补偿导线主要应用于各种测温装置,已被广泛用核电、石油、化工、冶金、电力等部门。
订货说明
订的时候需标明型号、 规格、线芯截面、 线芯数 、屏蔽方式和数量
: EX-GV2R-GS 2×2.5mm21500m EX-FPF-GS 24×2×2.5mm21000m(总屏蔽)
KX-HF4BPP-GS 12×2×1.5mm212000m(分对屏)

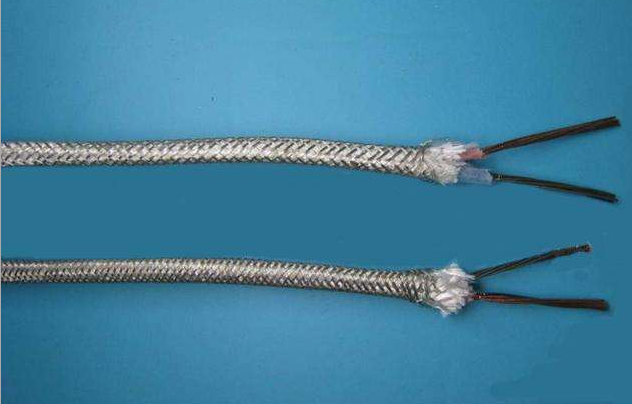

热电偶补偿导线
选择热电偶补偿导线时要知道热电偶补偿导线所处的环境温度及现场工矿状况,根据现场环境温度情况选择合适的补偿导线护套,一般环境温度在-25105℃时选择聚氟乙烯护套,环境温度在-60205℃时选择聚全氟乙烯作为补偿导线的护套,而在-60260℃时则选择聚四氟乙烯作为热电偶补偿导线的护套。所以在选择时一定要注意现场工矿情况。
KX补偿导线测温原理

KX补偿导线的作用是来延伸热电极即移动热电偶的冷端,与显示仪表联接构成测温系统。产品主要应用于各种测温装置,已被广泛用于石油、化工、冶金、电力等部门。

一般来说,热电偶离测温表可能距离几十米,热电偶冷端(出线端)温度与测温表环境温度不同(甚至可达几十度)。
如果用普通铜导线,根据热电偶原理,接线处又会产生温差电势,就会产生测量误差。
远距离传输导线的压降问题,因为测温表输入阻抗较高,热电偶产生的温差电势(毫伏级)传输电流(微A)很小,导线上压降损失很小,在一般情况下,在误差范围内。所以有热电偶变送器,输入热电偶信号,输出4-20ma,这样可以不要补偿导线,也可以远距离传输了。
如果采用补偿导线(须***和热电偶分度号匹配),它选用的金属材料,可以在接线处产生尽可能小的温差电势,尽可能减小测温误差。也就是说,将热电偶冷端移到测温表处。
