低烟无卤屏蔽电缆销售各工序质量检查要点

作者:huibang 浏览量:0 来源:安徽汇邦电气有限公司 时间:2019-12-25

信息摘要:



低烟无卤屏蔽电缆销售各工序质量检查要点

      从事线缆行业的人都知道电线电缆制造的过程需要经过很多工序,但是每一个工序当中需要注意哪些要点呢,你一定想不到,下面就着低烟无卤屏蔽电缆厂家脚步来了解一下。

1绞线工序

1.1上线前进行单线直径检查,单线直径偏差须***在工艺规定范围之内;

  1.2检查单线外观质量,应光洁、无油污、无严重机械损伤,铜线无严重氧化;

  1.3检查所选的压轮、木模、钢模,应符合工艺规定;

  1.4检查绞合单线根数、排列方式、绞合节距、绞合方向,应符合工艺规定;

  1.5检查绞合紧压线芯的几何尺寸,应符合工艺规定;

  1.6检查线芯外观质量,应紧实圆整,无能损伤绝缘层的毛刺、锐边,无凸起和断裂的单线;

  1.7检查单线接头,要求须***焊接,两个接头之间的距离应不小于300mm;

  1.8检查排线质量,要求平整,无交叉、无压摞。

2绝缘工序



  2.1 检查所选模具是否符合工艺规定;

  2.2 检查绝缘层厚度,六点平均值及***薄点应符合工艺规定;

  2.3 检查绝缘线芯识别标志,要求着色标志色泽分明;数字标志清晰、耐磨;成品电缆标识字迹清晰、连续,内容符合工艺及计划要求;

  2.4 检查绝缘层质量,要求塑化良好,外观光滑,无目力可见的气泡、杂质、裂纹;

  2.5 检查挤包质量,要求绝缘层紧密挤包在导体上,不允许有压扁、碰伤、鼓包、松套、起褶现象;

  2.6 检查火花试验执行情况,要求所有绝缘线芯须***经过火花试验,所加试验电压应符合工艺规定;

  2.7 经火花试验击穿的绝缘线芯须***要复绕、修复,并重新进行火花试验,否则一律不准下流。

  2.8 检查排线质量,要求平整,无交叉、压摞。

3交联工序

3.1 检查所选模具是否符合工艺规定;

  3.2检查内、外半导体的厚度,其***薄点应符合工艺规定;

  3.3 检查绝缘厚度,要求每轴电缆都要检查,其平均值和***薄点应符合工艺规定;

  3.4 每轴电缆都要进行交联度试验,试验结果应符合工艺规定;

  3.5 检查绝缘层外观质量,要求表面平整,无竹节,无气泡和杂质;

  3.6 检查外半导体表面质量,要求光滑、平整,无杂质、皱纹、擦伤痕迹。

  3.7 检查排线质量,要求平整,无交叉、压摞。

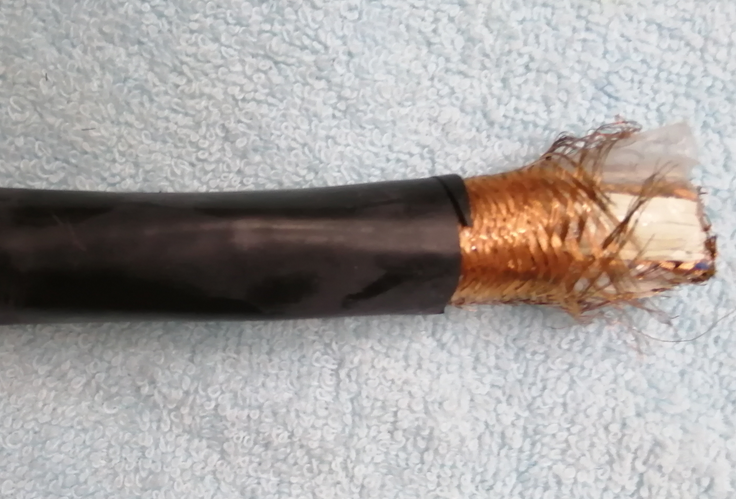

4屏蔽工序

4.1检查铜带绕包层数、方向、重叠率,应符合工艺规定;

  4.2检查绕包质量,要求平整、紧实,不得有褶皱、卷边、漏包、碰伤缺陷;

  4.3检查铜带焊接质量,要求铜带接头须***焊接;

  4.4检查排线质量,要求平整,无交叉、压摞。

5成缆工序

 5.1检查成缆绝缘线芯的排列、节距、方向,应符合工艺规定;

  5.2检查绕包带规格尺寸、层数、绕包方式,应符合工艺规定;

  5.3检查成缆后外观质量,要求绕包带紧实,无打折、破损、漏包现象;填充应饱满,电缆外观圆整,不圆度符合工艺规定。

  5.4检查排线质量,要求平整,无交叉、压摞。

6隔离套

6.1 检查所选模具是否符合工艺规定;

  6.2 检查隔离套厚度,***薄点应符合工艺规定;

  6.3 检查隔离套外观质量,要求圆整,不得有松套、鼓包、漏包现象;

  6.4 检查排线质量,要求平整,无交叉、压摞。

7装铠工序

7.1检查钢带规格尺寸、层数、绕包方向、绕包间隙,应符合工艺规定;

  7.2检查钢带焊接质量,要求钢带接头须***焊接,接头处应平整、牢固,不得有毛刺、翘边、洞眼;

  7.3检查绕包质量,要求圆整、紧实,不得有漏包现象;

  7.4检查排线质量,要求平整,无交叉、压摞。

8外护套

8.1 检查所选模具是否符合工艺规定;

  8.2 检查护套厚度,***薄点应符合工艺规定;

  8.3 检查护层质量,不得有塑化不良、烧焦、气泡、杂质;

  8.4 检查护套后外观,要求护层紧密地挤包在缆芯上,表面圆整、光滑,不得有压扁、松套、鼓包、漏包、划伤现象;

  8.5 检查电缆识别标志,要求字迹清晰、连续,内容符合工艺及计划要求;

  8.6 检查火花试验执行情况,要求铠装电缆外护套须***经过火花试验,试验电压符合工艺规定;

  8.7 检查排线质量,要求平整,无交叉、压摞。
