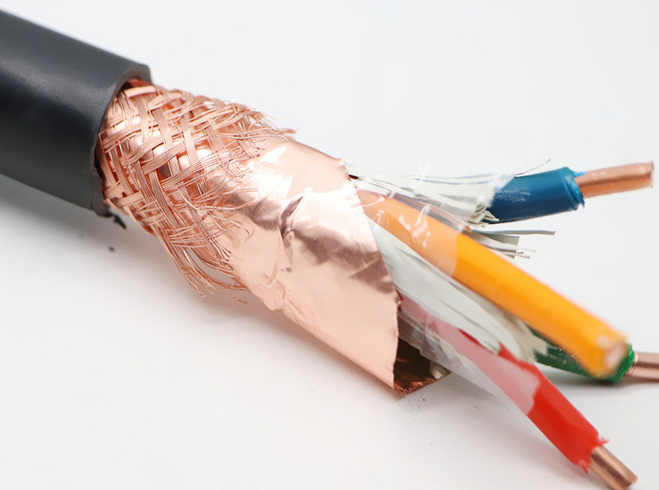

瓦形线芯成缆计算公式： 两等截面圆形绝缘线芯成缆外径：D=2d 三等截面圆形绝缘线芯成缆外径：D=2.154d 四等截面圆形绝缘线芯成缆外径：D=2.414d 五等截面圆形绝缘线芯成缆外径：D=2.7d 3+1（主线为扇形），其成缆外径近似公式D=2.31h 4芯（为扇形），其成缆外径近似公式D=2.2h 3芯（为扇形），其成缆外径近似公式D=2.11h 3+2、4+1（主线为瓦形），其成缆外径近似公式D=2h+d（园形线芯外径） 三大一小圆形：D=(3*d大+d小)*0.61 四大一小圆形：D=(4*d大+d小)*0.54 三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小 2 成缆并线模的选用计算公式： 一、 圆形线芯成缆并线模的选用计算公式公式： ①、2等芯 D=2d ②、3等芯 D=2.16d ③、4等芯 D=2.42d ④、5等芯 D=2.7d ⑤、6（7）等芯 D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4 ⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d小）/5 二、 扇形线芯成缆并线模的选用计算公式公式： ①、2等芯 D=2d ②、3等芯 D=2.16d ③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d ⑤、5等芯 D=2.42d ⑥、4+1芯 D=2.42（4d大+d小）/5 ⑦、3+2芯 D=2.42（3d大+2d小）/5 例如：YJV 3×240+2×120 240线芯扇高21mm，120线芯15.2mm，那么我们成缆的理论外径为2.42×（3×21+2×15.2）÷5=45.2，我们就可以选用45mm或46mm的模具了。 注：以上D表示成缆外径，d表示圆形线芯直径或扇形高度。 为方便成缆时快速准确的选用并线模，此计算方式以作参考。 多芯电缆圆形绝缘线芯成缆外径计算公式及推导： 设绝缘线芯外径为d, 成缆外径为D,成缆外径计算公式及推导如下： 电缆直径计算公式 三大一小圆形：D=(3*d大+d小)*0.61 四大一小圆形：D=(4*d大+d小)*0.54 三大一小圆形、四大一小圆形：D=2.1547*h瓦高+d小 五大一小计算公式 D＝0.5*（5D大+D小） 三大四小圆形，做1+6排列，其中一小放中芯，外层大小间隔排列，外径怎么算 如：ycw 3*2.5+4*0.75。 还有就是，放置中间的小线芯外径有没有要求，是大线芯外径的？％时（范围），比较全适，成缆圆整。 五大一小计算公式：D＝0.5*（5D大+D小） 三大一小圆形：D=(3*d大+d小)*0.61 四大一小圆形：D=(4*d大+d小)*0.54 三大一小圆形、四大一小圆形：D=2.1547*h瓦高+d小 三大二小”线芯结构的成缆外径的计算 “三大二小”线芯结构的成缆外径的计算，通常采用查图解曲线表的方法[1]，然而计算精度很难保证。特别是利用“电子表格”进行结构计算时非常不方便。因此，本文利用Mathcad软件的计算方法。 1． 原理如图一所示，设“三大二小”的大绝缘线芯直径为d1， 小绝缘线芯直径为d2，绝缘线芯的成缆外径为D。令 ：在△OO1O2中，由余弦定理得： 从图一可知： 综合（1）、（2）、（3）式得： 由（5）式可见，我们还不能用一般方法来求解方程的根值，然而用Mathcad软件的Root函数求解求“三大二小”线芯结构成缆外径、空隙系数及空隙面积的方程的根则非常容易。
其中：
整理，得：
2．计算“三大二小”线芯结构的成缆外径、空隙系数及空隙面积 众所周知，“三大二小”线芯结构成缆外径在区间，所以值须***在范围内。令，则（4）变换为：
