一、适用范围

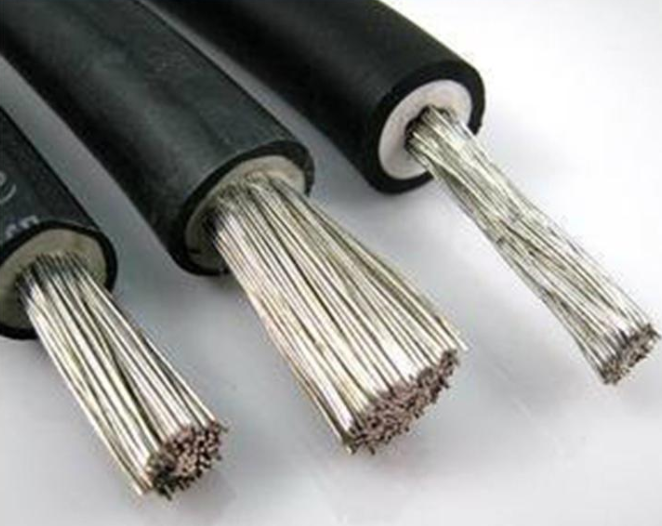

机车电缆WDZ-DCYJ-125-750V-1*6主要适用于交流额定电压3kV及以下的铁路机车车辆的电能传输，具有优异的耐寒、耐油、耐紫外线和低烟无卤以及高阻燃等特性。
二、 机车电缆WDZ-DCYJ-125-750V-1*6使用特性
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJ-125，WDZ-DCYJ/B-125产品为125℃；WDZ-DCYJ/B-150产品为150℃。
3、电缆低使用环境温度： WDZ-DCYJ-125产品应不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJ-125 型电缆可在油料污染的环境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型电缆允许在有各类油脂污染和非高浓度酸碱污染的恶劣环境使用。
三、电缆的型号及规格
1、电缆的型号见表1
表1 电缆型号及M称
|
序号 |
型号 |
额定电压 |
M称 |
|
1 |
WDZ-DCYJ-125 |
500V、750V、1kV、1.5kV、3kV |
铜芯耐热125℃交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
|
2 |
WDZ-DCYJ/B-125 |
750V |
铜芯耐热125℃高强度薄壁交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
|
3 |
WDZ-DCYJ/B-150 |
750V |
铜芯耐热150℃高强度薄壁交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
2、电缆规格见表2规格
|
序号 |
型号 |
额定电压 |
规 格mm2 |
|
1 |
WDZ-DCYJ-125 |
500V |
1，1.5，2.5，4 |
|
2 |
WDZ-DCYJ-125 |
750V，1.5kV，3kV |
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
WDZ-DCYJ/B-125 |
750V |
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
四、代号M称和含义见表3
无卤低烟阻燃机车车辆用电缆WDZ-DCYJ-125，WDZ-DCYJ/B-125，WDZ-DCYJ/B-150 代号的M称及含义
|
项目 |
代号 |
说明 |
|
系列代号 |
DC |
机车车辆用电缆（电线） |
|
产品特性 |
WDZ |
无卤低烟阻燃 |
|
J缘材料 |
YJ |
交联聚烯烃 |
|
J缘特性 |
B |
高强度薄壁J缘 |
|
耐热特性 |
125 |
耐热125℃ |
|
150 |
耐热150℃ |
五、主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、 20℃时J缘电阻：额定电压3kVWDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆应不小于1010Ω.km。
3、成品电缆经受如下表4交流电压试验不击穿：
表4 交流电压试验
|
额定电压 |
500V |
750V，1kV |
1.5kV |
3kV |
|
交流电压试验 |
2 kV/15min |
3.5kV/15min |
6kV/15min |
12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆的燃烧时释出气体试验:卤素气体总量5mg/g；pH值≥4.3；导电率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆均应通过GB/T 18380.1-2001所规定的单根垂直燃烧试验。
