一、适用范围

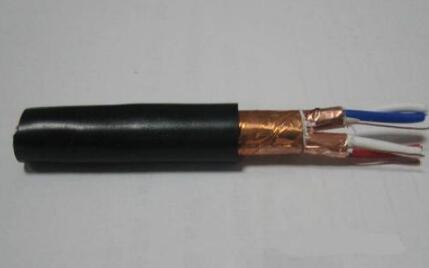

对绞屏蔽耐高温控制电缆属于电子计算机系统专用电缆之一，是现代化工业建设急需的配套产品，广泛应用于能源工业、冶金工业和石油、化工工业等厂矿企业和科研部门的电子计算机、仪器仪表、各种自动化检测设备及其它信息传输和控制系统，在高温环境中作电器、仪表的连接线和自动控制系统的传输线。
二、型号规格
1、型号M称及用途见表1。
表1
|
型号 |
M称 |
|
DJFPV |
氟塑料J缘、铜丝编织对绞屏蔽、聚氯乙烯护套控制电缆 |
|
DJFPVP |
氟塑料J缘、铜丝编织对绞屏蔽总屏蔽、聚氯乙烯护套控制电缆 |
|
DJFPVRP |
氟塑料J缘、铜丝编织对绞屏蔽总屏蔽、聚氯乙烯护套软型控制电缆 |
|
DJFPV22 |
氟塑料J缘、铜丝编织对绞屏蔽、双钢带铠装、聚氯乙烯护套控制电缆 |
|
DJFPVP22 |
氟塑料J缘、铜丝编织对绞屏蔽总屏蔽、双钢带铠装、聚氯乙烯护套控制电缆 |
|
DJFP2VP2 |
氟塑料J缘、铜带绕包对绞屏蔽总屏蔽、聚氯乙烯护套控制电缆 |
|
DJFP2V22 |
氟塑料J缘、铜带绕包对绞屏蔽、双钢带铠装、聚氯乙烯护套控制电缆 |
|
DJFP2VP2-22 |
氟塑料J缘、铜带绕包对绞屏蔽总屏蔽、双钢带铠装、聚氯乙烯护套控制电缆 |
2、型号中各代号说明见表2。
表2
|
项目 |
代号 |
说明 |
|
系列 |
DJ |
对绞屏蔽控制电缆 |
|
J缘 |
F |
氟塑料 |
|
线组屏蔽 |
P |
铜丝编织 |
|
P1 |
镀锡铜丝编织 |
|
|
P2 |
铜塑复合带绕包 |
|
|
P3 |
铝塑复合带绕包 |
|
|
总屏蔽 |
（省略） |
无屏蔽 |
|
P |
铜丝编织 |
|
|
P1 |
镀锡铜丝编织 |
|
|
P2 |
铜塑复合带绕包 |
|
|
P3 |
铝塑复合带绕包 |
|
|
护套 |
V |
聚氯乙烯PVC |
|
铠装 |
（省略） |
无铠装 |
|
2 |
双钢带铠装 |
|
|
外护套 |
2 |
聚氯乙烯PVC |
|
耐温等J |
180 |
导体高允许长期工作温度为180℃ |
|
规格 |
线组数×每组线芯数×导体截面（mm2） |
（1~24）×2×（0.5~2.5） （1~12）×3×（0.5~2.5） |
|
导体种类 |
A（常省略） |
Ⅰ类结构（单根结构） |
|
B |
Ⅱ类结构（绞合结构） |
|
|
R |
软结构 |
3、规格见表2
表2
|
型号 |
芯数 |
标称截面 |
|
DJFPV |
2～48 3～36 |
0.5～2.5 |
|
DJFPVP |
||
|
DJFPVRP |
||
|
DJFPV22 |
||
|
DJFPVP22 |
||
|
DJFP2VP2 |
||
|
DJFP2V22 |
||
|
DJFP2VP2-22 |
三、产品使用特性
1、额定电压：300/500V
2、电缆导体的高长期允许工作温度：180℃和200℃两种。
3、电缆的低允许敷设温度：
聚氯乙烯护套电缆：0℃
氟塑料护套电缆：－60℃
低于低允许敷设温度时应预先加热。
4、屏蔽线组的工作电容（1kHz）：≤100pF/m。
5、电缆线组间的分布电感≤0.8μH/m。
6、电缆线组间的电容不平衡：在测试频率为1kHz，电缆长度为250m时应不大于300pF。
7、电缆推荐允许弯曲半径：
有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍；
其余结构电缆不小于电缆外径的6倍。
8、电缆的导体直流电阻见表3。
表3
|
导体截面积 mm2 |
20℃时导体直流电阻 ≤Ω/km |
|||||
|
不镀锡 |
镀锡 |
|||||
|
Ⅰ类 |
Ⅱ类 |
软结构 |
Ⅰ类 |
Ⅱ类 |
软结构 |
|
|
0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
|
0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
|
1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
|
1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
