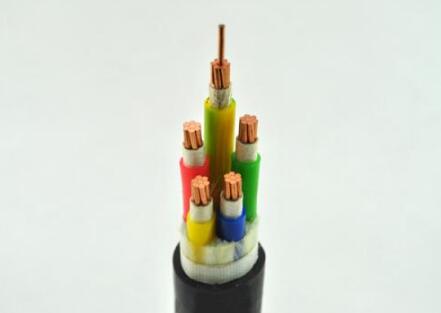

耐火控制电缆具有较高的耐火能力，能经受火焰直接燃烧且在一定时间内不发生短路或断路故障，在火灾发生时，有利于灭火及减少损失。适用于各种火灾危险性较大，消防重要性较高的场所中的电器装置及控制系统。
耐火控制电缆产品标准：
耐火控制电缆使用特性：
• 交流额定电压： UO/U450/750V
• 电缆长期允许工作温度： -25 ℃ ~+105 ℃及 -60 ℃ ~+200 ℃两种 .
• 耐火特性 : 符合 GB12666.6-90 规定 :
A 类 : 火焰温度 950 ℃ -1000 ℃ B 类 : 火焰温度 750 ℃ -800 ℃
燃烧时间 90min 燃烧时间 :90min
附加电压 500V 电流 3A 附加电压 500V 电流 3A
• 阻燃特性 : 符合 GB12666.5-90 试验 A 类
•
• 电缆允许小弯曲半径 : 非铠装不低于电缆外径 12 倍型号 :
|
主要材料 |
聚氯乙烯J缘 聚氯乙烯护套 |
低烟低卤J缘低烟无卤护套 |
氟塑料J缘 低烟低卤护套 |
氟塑料J缘 低烟无卤护套 |
氟塑料J缘 氟塑料护套 |
|
单股导体无屏蔽 |
NH-KVV |
NH-KV D Y D |
NH-KFV D |
NH-KFY D |
NH-KFF |
|
单股导体铜丝屏蔽 |
NH-KVVP |
NH-KV D Y D P |
NH-KFV D P |
NH-KFY D P |
NH-KFFP |
|
单股导体铜带屏蔽 |
NH-KVVP 2 |
NH-KV D Y D P 2 |
NH-KFV D P 2 |
NH-KFY D P 2 |
NH-KFFP 2 |
|
软导体无屏蔽 |
NH-KVVR |
NH-KV D Y D R |
NH-KFV D R |
NH-KFY D R |
NH-KFFR |
|
软导体铜丝屏蔽 |
NH-KVVRP |
NH-KV D Y D RP |
NH-KFV D RP |
NH-KFY D RP |
NH-KFFRP |
|
钢带铠装无屏蔽 |
NH-KVV 22 |
NH-KV D Y D-22 |
NH-KFV D-22 |
NH-KFY D-22 |
NH-KFF 22 |
注：聚氯乙烯采用 105 ℃阻燃料其J缘结构采用来耐火复合J缘结构。
规格：
|
截面 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
15mm 2 及以下 |
2.5mm 2 以上 |
||
|
A 类 |
1/0.80 |
1/1.13 |
1/1.13 |
1/1.38 |
1/1.78 |
1/2.25 |
1/2.76 |
聚氯乙烯护 |
氟塑料护套 |
聚氯乙烯护 |
氟塑料护套 |
|
B 类 |
19/0.1 |
19/0.2 |
19/0.2 |
19/0.3 |
19/0.3 |
49/0.3 |
49/0.3 |
2-61 芯 |
2-37 芯 |
4-27 芯 |
4-14 芯 |
技术指标：
|
性能能项目 |
技术指标 |
||||||||
|
导体直流电阻 ≤ （20 ℃ ） |
Ω /km |
标称截面 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
|
A 类 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
||
|
B 类 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
||
|
试验电压 |
V/5min |
3000 不击穿 |
|||||||
|
J缘电阻 |
M Ω . km |
≥ 1000 |
|||||||
|
耐火特性 |
通过 A 类、 B 类 （ 按 GB12666.5-90 试验 ） |
||||||||
|
阻燃特性 |
通过 A 类 （ 按 GB12666.5-90 试验 |
||||||||
