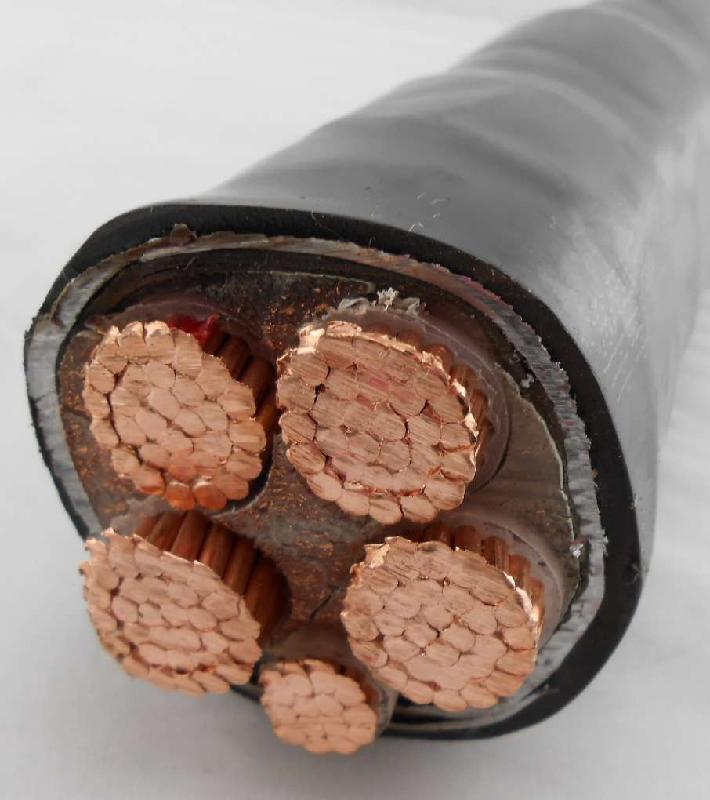

铠装电缆,铠装电力电缆

在线咨询全国热线
18855017299
 铠装电缆用于各个L域中交流额定电压为35kV及以下固定线路中,供输配电能之用,并可代替纸J缘电力电缆。普通型系列产品符合GB/T12706规定,并与IEC60502规定相一致。阻燃型产品除符合上述标准之外,还需符合GB/T18380.3规定,并与IEC60332-3规定相一致。其中阻燃型尤其适用于发电站、核电站、石油化工、城市轨道交通、高层建筑等有特殊阻燃要求的固定敷设场合。
产品适用于工频额定电压U0/U*kV为3.6/6、6/6(6/10)、8.7/10(8.7/15)、12/20、18/20(18/30)、21/35、26/35输配电系统。
*U0为电缆中导体与屏蔽间的额定工频电压;U电缆中导体之间的额定工频电压。
●使用特性
1、电缆导体长期允许工作温度90℃。
2、电缆导体短路时温度不超过250℃,短路时间不超过为5秒。
3、电缆敷设时的电缆本体及环境温度不低于0℃。
4、电缆允许弯曲半径:单芯电缆为电缆外径的20倍,多芯电缆为电缆外径的15倍。
5、电缆敷设不受落差限制。
●型号、M称及适用范围
型号 产品M称 适用范围
YJV YJLV
ZR-YJV ZR-YJLV
YJY YJLY
铜芯、铝芯交联聚乙烯J缘聚氯乙烯护套(阻燃)电力电缆
铜芯、铝芯交联聚乙烯J缘聚乙烯护套(阻燃)电力电缆
室内、隧道、管道、电缆沟等,不承受机械拉力和压力。
YJV22 YJLV22
ZR-YJV22 ZR-YJLV22
YJY23 YJLY23
铜芯、铝芯交联聚乙烯J缘钢带铠装聚氯乙烯护套(阻燃)电力电缆
铜芯、铝芯交联聚乙烯J缘钢带铠装聚乙烯护套(阻燃)电力电缆
室内、隧道、管道、电缆沟等,地下直埋,可承受机械压力。
YJV32 YJLV32
ZR-YJV32 ZR-YJLV32
YJY33 YJLY33
铜芯、铝芯交联聚乙烯J缘钢丝铠装聚氯乙烯护套(阻燃)电力电缆
铜芯、铝芯交联聚乙烯J缘钢丝铠装聚乙烯护套(阻燃)电力电缆
有落差或垂直敷设场所,可承受机械压力。
注:型号中带ZR的为铠装阻燃电力电缆
●电缆规格
型 号 芯数 额 定 电 压kV
3.6/6
6/6
6/10
8.7/10 8.7/15 12/20 18/20 18/30 21/35 26/35
标 称 截 面mm2
YJV YJLV
YJY YJLY
ZR-YJV
ZR-YJLV
1 25-30 25-630 25-630 35-630 50-630 50-630 50-630
3 25-300 25-300 25-300 35-300 50-300 50-300 50-300
YJV22 YJLV22
YJY23 YJLY23
ZR-YJV22
ZR-YJLV22
3 25-300 25-300 25-300 35-300 50-300 50-240 50-240
YJV32 YJLV32
YJY33 YJLY33
ZR-YJV32
ZR-YJLV32
1 25-500 25-500 25-500 35-500 50-500 50-500 50-500
3 25-300 25-300 25-300 35-300 50-300
●电缆结构尺寸及载流量
3.6/6kV三芯交联聚乙烯J缘钢丝铠装聚乙烯护套电力电缆
3芯:3.6/6  YJV32  YJLV32
导体
标称
截面mm2
内护套
厚度
mm
钢丝直径mm
外护套
厚度
mm
电缆
参考
外径
mm
电缆参考重量kg/km 载流量A
空气中 土壤中
Cu Al Cu Al Cu Al
25 2.0 2.5 2.3 46.0 4003 3535 140 110 150 115
35 2.0 3.15 2.5 49.9 5080 4425 170 130 180 140
50 2.0 3.15 2.6 52.9 5849 4913 200 155 210 165
70 2.0 3.15 2.7 56.7 6805 5495 255 195 260 200
95 2.0 3.15 2.8 60.4 7956 6177 305 240 305 240
120 2.0 3.15 2.9 63.6 8958 6711 350 275 350 270
150 2.0 3.15 3.0 67.2 10252 7445 400 310 390 305
185 2.0 3.15 3.2 71.1 11657 8194 445 355 445 345
240 2.0 3.15 3.4 76.7 13862 9370 535 420 510 400
300 2.5 3.15 3.6 83.7 16503 10887 610 480 570 450
400 2.5 3.15 3.8 89.0 20101 12614 705 560 655 515
6/6 6/10kV三芯交联聚乙烯J缘钢丝铠装聚乙烯护套电力电缆
3芯:6/6 6/10 YJV32  YJLV32
导体
标称
截面mm2
内护套
厚度
mm
钢丝直径mm
外护套
厚度
mm
电缆
参考
外径
mm
电缆参考重量kg/km 载流量A
空气中 土壤中
Cu Al Cu Al Cu Al
25 2.0 3.15 2.5 51.8 5101 4633 140 110 150 115
35 2.0 3.15 2.6 54.2 5648 4992 170 130 180 140
50 2.0 3.15 2.7 57.2 6434 5498 200 155 210 165
70 2.0 3.15 2.8 61.1 7413 6103 255 195 260 200
95 2.0 3.15 3.0 64.9 8611 6832 305 240 305 240
120 2.0 3.15 3.1 68.1 9632 7386 350 275 350 270
150 2.0 3.15 3.2 71.8 10952 8144 400 310 390 305
185 2.0 3.15 3.3 75.4 12346 8883 445 355 445 345
240 2.0 3.15 3.5 81.6 14696 10204 535 420 510 400
300 2.5 3.15 3.7 85.7 17168 11552 610 480 570 450
400 2.5 3.15 4.0 93.1 20903 13415 705 560 655 515
8.7/10 8.7/15kV三芯交联聚乙烯J钢丝铠装缘聚乙烯护套电力电缆
3芯:8.7/10 8.7/15 YJV32  YJLV32
导体
标称
截面mm2
内护套
厚度
mm
钢丝直径mm
外护套
厚度
mm
电缆
参考
外径
mm
电缆参考重量kg/km 载流量A
空气中 土壤中
Cu Al Cu Al Cu Al
25 2.0 3.15 2.7 57.3 5840 5372 145 110 150 115
35 2.0 3.15 2.8 59.7 6404 5749 175 130 180 140
50 2.0 3.15 2.9 62.7 7213 6277 205 155 210 165
70 2.0 3.15 3.0 66.5 8218 6908 255 195 260 200
95 2.0 3.15 3.1 70.2 9352 7574 310 240 305 240
120 2.0 3.15 3.2 73.4 10460 8214 360 275 350 270
150 2.0 3.15 3.4 77.3 11538 9030 405 310 390 305
185 2.5 3.15 3.5 81.9 13482 10019 460 355 445 345
240 2.5 3.15 3.7 84.7 16559 12066 535 420 510 400
300 2.5 3.15 3.9 89.7 19289 13674 610 480 570 450
400 2.5 3.15 4.1 98.2 24008 16520 705 560 655 515
12/20kV三芯交联聚乙烯J缘钢丝铠装聚乙烯护套电力电缆
3芯:12/20 YJV32  YJLV32
导体
标称
截面mm2
内护套
厚度
mm
钢丝直径mm
外护套
厚度
mm
电缆
参考
外径
mm
电缆参考重量kg/km 载流量A
空气中 土壤中
Cu Al Cu Al Cu Al
35 2.0 3.15 3.0 65.6 7241 6585 140 110 155 120
50 2.0 3.15 3.1 68.6 8073 7137 165 130 180 140
70 2.0 3.15 3.2 72.4 9109 7799 210 165 220 170
95 2.0 3.15 3.3 76.1 10336 8558 255 200 265 210
120 2.0 3.15 3.5 80.5 11661 9414 290 225 300 235
150 2.0 3.15 3.6 85.1 13195 10388 330 255 340 260
185 2.5 3.15 3.7 90.2 14892 11429 375 295 380 300
240 2.5 3.15 3.9 95.3 17474 12982 435 345 435 345
300 2.5 3.15 4.1 103.7 20239 14623 485 390 485 390
