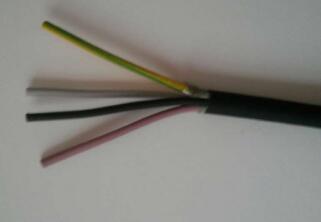

NH-KYDYD,NH-KYDYDP,NH-KYDYDP2,NH-VDVD,NH-KYDYD耐火电缆
一：产品特点及用途:
本产品具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和短路故障，因此，在火灾发生时，有利于减少损失，低烟无卤型电缆属于环保电缆，尤其适用于对消防要求较高的电力、大型建筑、铁路、船舶等行业。
二：产品执行标准 耐火特性符合GB12666.6-90要求(IEC331) 三：使用特性 1． 交流额定电压：U0/U 0.6/1KV 2． 长期工作温度：阻燃聚氯乙烯J缘和护套70℃和105℃ 氟塑料J缘和护套200℃和260℃ 交联聚乙烯J缘90℃ 低烟无卤阻燃聚烯烃70℃ 低烟无卤阻燃交联聚烯烃90℃和120℃ 3． 环境温度：阻燃聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料J缘和护套：固定敷设-60℃；非固定敷设-20℃ 4． 耐火特性：
| 符合IEC331规定 | 火焰温度750℃、燃烧时间3h、冷却时间12h、附加额定电压、附加3A电流 |
| 符合GB12666.6-A类 | 火焰温度950-1000℃、燃烧时间90min、附加额定电压3A电流 |
| 符合GB12666.6-B类 | 火焰温度750-800℃、燃烧时间90min、附加额定电压3A电流 |
5．电缆安装敷设温度不低于0℃ 6．敷设推荐的允许弯曲半径：非铠装电缆不小于电缆外径的6倍 铠装电缆不小于电缆外径12倍 氟塑料J缘和护套材料电缆不小于电缆外径的8倍 四：基本型号及M称 1.耐火电力电缆 表1
| 型号 | 产品M称 |
| NH-VV | 阻燃聚氯乙烯J缘和护套耐火控制电缆 |
| NH-FF | 氟塑料J缘和护套耐火控制电缆 |
| NH-VDVD | 低烟低卤阻燃聚氯乙烯J缘和护套耐火控制电缆 |
| NH-YDYD | 低烟无卤阻燃聚烯烃J缘和护套耐火控制电缆 |
| 备注：铠装电缆型号后加22 | |
2.耐火控制电缆
| 型号 | 产品M称 |
| NH-KVV | 阻燃聚氯乙烯J缘和护套耐火控制电缆 |
| NH-KVVP | 阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KVVP2 | 阻燃聚氯乙烯J缘和护套铜带绕包屏蔽耐火控制电缆 |
| NH-KFF | 氟塑料J缘和护套耐火控制电缆 |
| NH-KFFP | 氟塑料J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KFFP2 | 氟塑料J缘和护套铜带绕包屏蔽耐火控制电缆 |
| NH-KVDVD | 低烟低卤阻燃聚氯乙烯J缘和护套耐火控制电缆 |
| NH-KVDVDP | 低烟低卤阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KVDVDP2 | 低烟低卤阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KYDYD | 低烟无卤阻燃聚烯烃J缘和护套耐火控制电缆 |
| NH-KYDYDP | 低烟无卤阻燃聚烯烃J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KYDYDP2 | 低烟无卤阻燃聚烯烃J缘和护套铜丝编织屏蔽耐火控制电缆 |
| NH-KYJV | 交联聚乙烯J缘阻燃聚氯乙烯护套耐火控制电缆 |
| NH-KYJVP | 交联聚乙烯J缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆 |
| NH-KYJVP2 | 交联聚乙烯J缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆 |
| 备注：铠装电缆型号后加22，软结构电缆屏蔽种类可采用P2、P3等形式。 | |
五：代号M称和含义
| 说明 | ||
| 耐火特性 | NH | 耐火电缆A或B |
| 系列代号 | K | 控制电缆 |
| J缘材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯 | |
| YD | 低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃) | |
| YJ | 交联聚乙烯 | |
| F | 氟塑料分200℃和260℃两种 | |
| 护套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| F | 氟塑料 分200℃和260℃两种 | |
| YD | 低烟无卤聚烯烃 | |
| 屏蔽材料 | P | 铜丝编织屏蔽 |
| P2 | 铜带绕包屏蔽 | |
| P3 | 铝塑绕包屏蔽 | |
| 铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
| 32 | 钢丝铠装聚氯乙烯护套 | |
| 导体结构 | A | 单股导体 |
| B | 7股绞合导体 | |
| R | 多股绞合导体 |
表2 六：主要技术指标
| 性能项目 | 单位 | 技术指标 |
| 20℃导体直流电阻≤ | Ω/km | 参照表 |
| 试验电压 | 3.5/5min | |
| J缘电阻 | MΩ/km | 500 |
| 耐火特性 | GB12666.6A类或B类 | |
| 阻燃特性 | GB12666.5A类或B类 |
