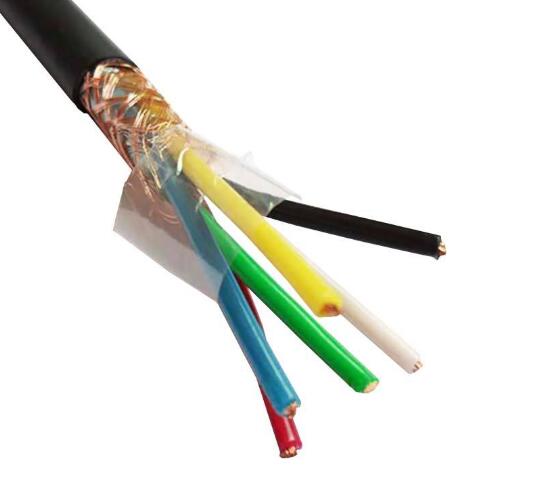

阻燃型CJ屏蔽电缆ZRC-JVP3VP3R

1、交流额定电压U0/U:300/500V;电缆导体长期允许高工作温度:聚氯乙烯绝缘分70℃、105 ℃两种;聚乙烯绝缘为70℃;交联聚乙烯绝缘为90℃(绝缘交联类型可分为硅烷交联和辐照交联)。 2、低环境温度:固定敷设-40 ℃;非固定敷设-15 ℃。安装敷设时环境温度:不低于 0℃。 3 、电缆允许小弯曲半径:金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍;非铠装软电缆或编织屏蔽电缆不小于电缆外径的6 倍。

在线咨询全国热线
18855017299

 计算机电缆使用特性

1、交流额定电压U0/U300/500V;电缆导体长期允许高工作温度:聚氯乙烯J缘分70℃、105 ℃两种;聚乙烯J缘为70℃;交联聚乙烯J缘为90℃(J缘交联类型可分为硅烷交联和辐照交联)。

2、低环境温度:固定敷设-40 ℃;非固定敷设-15 ℃。安装敷设时环境温度:不低于 0℃。

、电缆允许小弯曲半径:金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍;非铠装软电缆或编织屏蔽电缆不小于电缆外径的倍。

 阻燃型C屏蔽电缆ZRC-JVP3VP3R

 ZRC-JVVP2ZRC-JVP3VZRC-JVP3VP3ZRC-JVVP3ZRC-JVPVRZRC-JVPVPRZRC-JVVPRZRC-JVP2VRZRC-JVP2VP2RZRC-JVVP2RZRC-JVP3VRZRC-JVP3VP3RZRC-JVVP3RZRC-JVPV22ZRC-JVPVP22ZRC-JVVP22





导体标称截面   导体根数/单丝直径mm 导体根数/单丝直径mm   导体根数/单丝直径mm  20℃时导体直流电阻Ω/km  20℃时导体直流电阻Ω/km
mm2 A B R A、B R
0.5 1/0.80 7/0.30 16/0.20 ≤ 36.0 ≤ 39.0
0.75 1/0.97 7/0.37 24/0.20 ≤ 24.5 ≤ 26.0
1 1/1.13 7/0.43 32/0.20 ≤18.1 ≤19.5
1.5 1/1.38 7/0.52 30/0.25 ≤12.1 ≤13.3
2.5 1/1.78 7/0.68 49/0.25 ≤ 7. 41 ≤ 7. 9 8

阻燃型C屏蔽电缆ZRC-JVP3VP3R
阻燃型C屏蔽电缆ZRC-JVP3VP3R规格选型



(2芯组规格)     (3芯组对规格)
1×2×0.5 4×2×1.0 8×2×1.5 1×3×0.5 4×3×0.75 8×3×1.5
1×2×0.75 4×2×1.5 8×2×2.5 1×3×0.75 4×3×1.0 8×3×2.5
1×2×1.0 4×2×2.5 10×2×0.5 1×3×1.0 4×3×1.5 10×3×0.5
1×2×1.5 5×2×0.5 10×2×0.75 1×3×1.5 4×3×2.5 10×3×0.75
1×2×2.5 5×2×0.75 10×2×1.0 1×3×2.5 5×3×0.5 10×3×1.0
2×2×0.5 5×2×1.0 10×2×1.5 2×3×0.5 5×3×0.75 10×3×1.5
2×2×0.75 5×2×1.5 10×2×2.5 2×3×0.75 5×3×1.0 10×3×2.5
2×2×1.0 5×2×2.5 12×2×0.5 2×3×1.0 5×3×1.5 12×3×0.5
2×2×1.5 6) 7×2×0.5 12×2×0.75 2×3×1.5 5×3×2.5 12×3×0.75
2×2×2.5 6) 7×2×0.75 12×2×1.0 2×3×2.5 (6) 7×3×0.5 12×3×1.0
3×2×0.5 6) 7×2×1.0 12×2×1.5 3×3×0.5 6) 7×3×0.75 12×3×1.5
3×2×0.75 6) 7×2×1.5 12×2×2.5 3×3×0.75 (6) 7×3×1.0 12×3×2.5
3×2×1.0 6) 7×2×2.5 14×2×0.5 3×3×1.0 (6) 7×3×1.5 14×3×0.5
3×2×1.5 8×2×0.5 14×2×0.75 3×3×1.5 (6) 7×3×2.5 14×3×0.75
3×2×2.5 8×2×0.75 14×2×1.0 3×3×2.5 8×3×0.5 14×3×1.0
4×2×0.5 8×2×1.0 14×2×1.5 4×3×0.5 8×3×0.75 14×3×1.5
4×2×0.75 18)19×2×0.5 14×2×2.5 14×3×2.5 8×3×1.0 24×3×0.5
16×2×0.5 18)19×2×0.75 24×2×0.5 16×3×0.5 8)19×3×0.5 24×3×0.75
16×2×0.75 (18)19×2×1.0 24×2×0.75 16×3×0.75 8)19×3×0.75 24×3×1.0
16×2×1.0 (18)19×2×1.5 24×2×1.0 16×3×1.0 8)19×3×1.0 24×3×1.5
16×2×1.5 18)19×2×2.5 24×2×1.5 16×3×1.5 8)19×3×1.5 24×3×2.5
16×2×2.5   24×2×2.5 16×3×2.5 8)19×3×2.5
