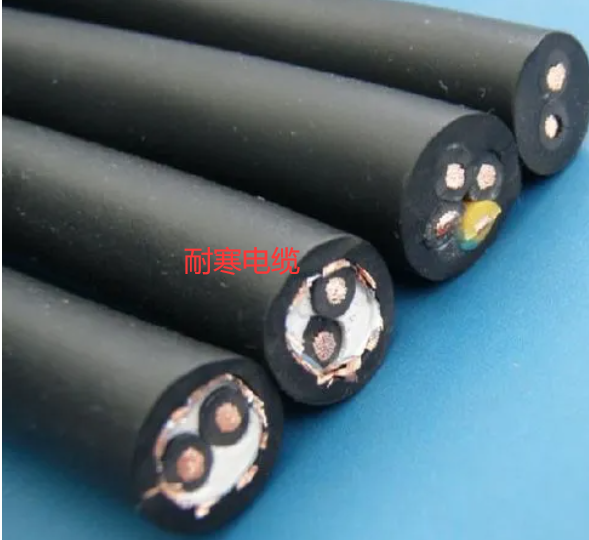

耐寒电缆

耐寒电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

在线咨询全国热线
18855017299

 耐寒电缆



一:耐寒电缆产品特点及用途





耐寒电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。





二:耐寒电缆产品执行标准:耐寒电缆执行企业标准.阻燃性能试验执行GB12666-90规定





三:耐寒电缆使用特性





1.   交流额定电压:U0/U 0.6/1KV





高工作温度: 105℃





低环境温度:固定敷设-40℃





2.   电缆安装敷设温度应不低于-25℃。





3.   电缆允许弯曲半径:电缆小为电缆外径的12倍





四:耐寒电缆基本型号及M称





表1











型号



产品M称



YVFR



丁硅J缘和护套电力软电缆



YVFRP



丁硅J缘和护套铜编织屏蔽电力软电缆



备注:阻燃电缆型号前加ZR,导体线芯中铜丝可以采用镀锡。



五:代号M称和含义





表2











代号



代号含义



YVF



丁晴电缆系列



P



铜编织屏蔽



R



多股绞合导体



六:耐寒电缆主要技术指标





1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。





2.20℃时J缘电阻不小于50MΩ/KM。





3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。





七:耐寒电缆基本电缆规格及结构参数











线芯*标称截面(mm2



导体结构



根数*直径



(B/R)



mm



电缆大外径(mm)



参考重量(kg/km)



YVFR



YVFRP



YVFR



YVFRP



1*2.5



51*0.25



4.0



-



72



-



1*4



82*0.25



6.0



-



95



-



1*6



123*0.25



7.0



-



130



-



1*10



204*0.25



9.5



-



190



-



1*16



323*0.25



11.0



-



255



-



1*25



513*0.25



12.0



-



365



-



1*35



722*0.25



13.5



-



475



-



1*50



1026*0.25



15.0



-



670



-



1*70



1406*0.25



17.0



-



830



-



1*95



486*0.50



19.0



-



1200



-



1*120



608*0.50



21.0



-



1360



-



1*150



760*0.50



23.0



-



1654



-



1*185



945*0.50



26.0



-



2050



-



2*2.5



51*0.25



10.5



11.5



159



205



2*4



82*0.25



12.5



13.5



230



290



2*6



123*0.25



14.0



15.2



276



336



2*10



204*0.25



18.0



19.2



413



475



2*16



323*0.25



22.0



23.5



567



670



2*25



513*0.25



24.5



25.5



833



933



2*35



722*0.25



29.0



30.2



1088



1288



2*50



1026*0.25



33.0



35.0



1297



1590



2*70



1406*0.25



38.0



39.0



1675



1900



2*95



486*0.50



41.0



43.0



2205



2500



2*120



608*0.50



48.0



50.0



2660



3000



2*150



760*0.50



52.0



54.0



3350



3750



2*185



945*0.50



57.0



59.0



4400



4820



3*2.5



51*0.25



12.0



13.0



210



270



3*4



82*0.25



13.0



14.0



295



365



3*6



123*0.25



14.8



15.8



375



455



3*10



204*0.25



19.0



20.0



559



639



3*16



323*0.25



22.0



23.0



770



870



3*25



513*0.25



26.0



27.0



1239



1349



3*35



722*0.25



33.0



34.1



1520



1640



3*50



1026*0.25



36.5



38.5



1970



2100



3*70



1406*0.25



40.5



42.5



2580



2790



3*95



486*0.50



48.5



50.5



3280



3500



3*120



608*0.50



53.0



55.0



4060



4380



3*150



760*0.50



58.0



60.0



5197



5597



3*185



945*0.50



63.0



65.0



6279



6700



3*4+1*2.5



82*0.25



14.5



15.6



300



370



3*6+1*4



123*0.25



16.0



17.2



400



490



3*10+1*6



204*0.25



21.0



23.0



590



690



3*16+1*10



323*0.25



25.0



26.0



850



950



3*25+1*16



513*0.25



30.5



32.5



1255



1410



3*35+1*16



722*0.25



33.5



35.6



1585



1790



3*50+1*25



1026*0.25



40.2



42.2



2066



2280



3*70+1*35



1406*0.25



47.2



49.5



2778



3080



3*95+1*50



486*0.50



50.0



52.2



2836



3126



3*120+1*70



608*0.50



53.0



55.5



4857



5207



3*150+1*70



760*0.50



57.0



59.5



5700



6090



3*185+1*95



945*0.50



66.0



69.0



7114



7514



4*4



82*0.25



14.0



15.0



325



400



4*6



123*0.25



17.5



18.5



421



500



4*10



204*0.25



22.0



23.0



635



720



4*16



323*0.25



24.0



25.0



898



1010



4*25



513*0.25



31.0



32.0



1342



1490



4*35



722*0.25



34.0



35.0



1765



1900
