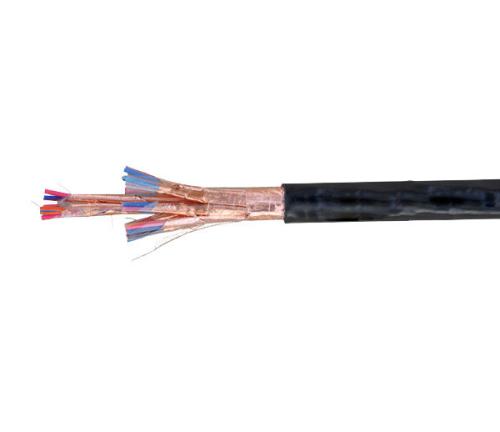

RVVP屏蔽电线电缆
一、产品标准：GB12972.6---91
二、使用范围
本产品适用于变压器及类似设备用
三、使用特性
1.额定电压U0/U 3.6/6KV
2.电缆导体的长期工作温度为90°C
3.电缆的小弯曲半径为电缆直径6倍
4.电缆不得在日光下长期暴露
5.电缆的底线芯须良好接地
四、型号、M称及用途
型号：RVVP M称 屏蔽护套软电缆 用途 额定电压为3.6/6KV的井下移动变压器及类似设备的电源连接
五、主要技术性能
1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min
2.过渡电阻
屏蔽层或监视层的过渡电阻应该不大于3kΩ。
3.燃烧试验
电缆应经受GB12666.2 DZ---1所规定的燃烧试验
4.局部放电实验
1.5U0放电量不大于20PC
5.介质损耗角正切试验
U0时不大于0.035.
6.冲击电压试验
95°C，60KV正负性格各10次之后，对电缆式样施加工频11KV电压，15min
7.电缆应能经受3U。，4h工频电压试验
一：产品特点及用途
适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。
二：产品执行标准
Q/HHTZH008
阻燃特性试验执行GB12666.5-90标准
三：使用特性
1．交流额定电压：U0/U 450/750KV
2．高工作温度不超过70℃。
3．电缆安装敷设温度应不低于0℃。
4．电缆允许弯曲半径：非铠装电缆小为电缆外径的10倍
铜带屏蔽或钢带铠装电缆小为电缆外径的12倍
四：基本型号及M称
1．仪表用控制电缆
|
KJYVP |
聚乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
|
KJYVPR |
聚乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
|
KJYVP2 |
聚乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
|
KJYVP2R |
聚乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
|
KJYVP3 |
聚乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
|
KJYVPR |
聚乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
|
KJYVP |
聚氯乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
|
KJYVPR |
聚氯乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
|
KJYVP2 |
聚氯乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
|
KJYVP2R |
聚氯乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
|
KJYVP3 |
聚氯乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
|
KJYVPR |
聚氯乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
|
阻燃型电缆在型号前加ZR。 |
|
2 数字巡回检测装置用屏蔽电缆
|
KJCP |
|
|
KJCPR |
五：代号M称和含义
表2
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代号 |
KJ |
仪表用控制电缆(数字巡回控制电缆) |
|
J缘材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
护套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P1 |
镀锡铜丝屏蔽 |
|
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
23 |
钢带铠装聚乙烯护套 |
|
|
32 |
钢丝铠装聚氯乙烯护套 |
|
|
33 |
钢丝铠装聚乙烯护套 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
六：主要技术指标
1． 成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。
2．20℃时J缘电阻不小于5000MΩ/KM，成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。
