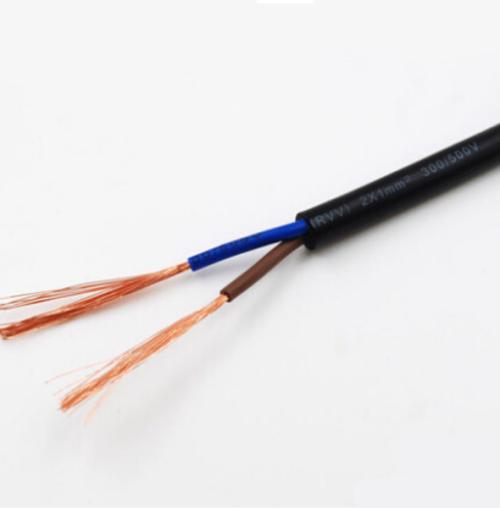

RVV铜芯软电缆无屏蔽

在线咨询全国热线
18855017299

 一:产品特点及用途

适用于交流额定电压450/750及以下仪表用控制电缆产品,巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽,抗干扰性能优越,广泛用于计算机测控装置。

二:产品执行标准

Q/HHTZH008

阻燃特性试验执行GB12666.5-90标准

三:使用特性

1.   交流额定电压:U0/U 450/750KV

2.   高工作温度不超过70℃。

3.   电缆安装敷设温度应不低于0℃。

4.   电缆允许弯曲半径:非铠装电缆小为电缆外径的10倍

铜带屏蔽或钢带铠装电缆小为电缆外径的12倍

四:基本型号及M称

1.仪表用控制电缆

KJYVP

聚乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制电缆

KJYVPR

聚乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制软电缆

KJYVP2

聚乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制电缆

KJYVP2R

聚乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆

KJYVP3

聚乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆

KJYVPR

聚乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆

KJYVP

聚氯乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制电缆

KJYVPR

聚氯乙烯J缘聚氯乙烯护套编织屏蔽仪表用控制软电缆

KJYVP2

聚氯乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制电缆

KJYVP2R

聚氯乙烯J缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆

KJYVP3

聚氯乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆

KJYVPR

聚氯乙烯J缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆

阻燃型电缆在型号前加ZR

2 数字巡回检测装置用屏蔽电缆

KJCP



KJCPR



五:代号M称和含义

2

项目

代号

说明

阻燃特性

ZR

A、B、C阻燃

系列代号

KJ

仪表用控制电缆(数字巡回控制电缆)

J缘材料

V

聚氯乙烯、阻燃聚氯乙烯

Y

聚乙烯

护套材料

V

聚氯乙烯、阻燃聚氯乙烯

屏蔽材料

P

铜丝编织屏蔽

P1

镀锡铜丝屏蔽

P2

铜带绕包屏蔽

P3

铝塑绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

23

钢带铠装聚乙烯护套

32

钢丝铠装聚氯乙烯护套

33

钢丝铠装聚乙烯护套

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体

六:主要技术指标

1.   成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。

2.20℃时J缘电阻不小于5000MΩ/KM,成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。
