屏蔽抗拉扁电缆

在线咨询全国热线
18855017299

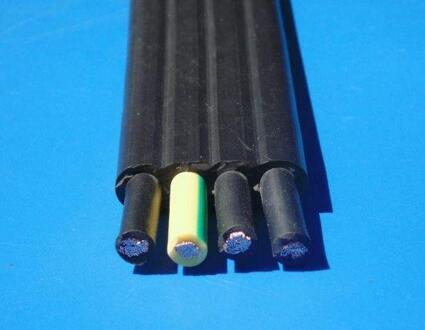

 YFFB-JL抗拉电缆

一、YFFB-JL屏蔽抗拉扁电缆概述:

YFFB-JL抗拉电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,YFFB-JL耐寒抗拉扁电缆已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构,确保电缆柔软性能好。

YFFB-JL屏蔽抗拉扁电缆J缘和保护层材料采用丁聚物,提高电缆柔软特性和防腐、耐寒特性。

J缘线芯分色,为敷设安装提供方便。

可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件(YVFB-G型)。

二、YFFB-JL耐寒抗拉电缆特点:

  特别柔软,尤耐弯折,往返移动,平稳不扭。

  室内户外,适应温度,酸碱油盐,均能防护。

  选材严格,工艺,性能可靠,寿命长久。

​三、规格型号:

型号

M称

额定电压

主要用途

拉力大小于N

YFFB

丁晴聚氯乙烯J缘及护套扁平软电缆

450/750V

主要用于起重、输送机、中小型挖掘机、装卸机

2000/100m

YFFB-F

丁晴聚氯乙烯J缘及护套复合扁平软电缆

450/750V

主要用于大中型野外作业的移动机械,如起重机,挖掘机,堆取材料机等

YEFPB

乙丙橡胶J缘丁晴聚氯乙烯J缘及护套屏蔽型扁平软电缆

3.6/6KV

YFFB-L

丁晴聚氯乙烯J缘及护套承拉(钢丝加强型移动)扁平软电缆

300/500V

主要用于低层建筑物的电梯和其它移动机械的控制电缆

YFFB-JL

丁晴聚氯乙烯J缘及护套绞合承拉(钢丝加强型移动)扁平软电缆

300/500V

主要用于高层建筑物电梯的控制电缆

YFFB-FJL

丁晴聚氯乙烯J缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆

300/500V

主要用于电梯的控制电缆



代号

代号含义

Y

移动

VF (扁平类用“FF”)

丁晴电缆系列

L

承拉(加钢丝)

B

扁电缆、扁平电缆

F

复合型

P

铜编织屏蔽

R

多股绞合导体

  YFFB-JL耐寒抗拉扁电缆

  YVFB (普通型)

  YVFB-G (加强型)

  YVFBP (屏蔽型)

  YVFB-TH (三防型)

型  号

M           称

YVFB

丁晴J缘和护套移动扁平软电缆

YVFBP

丁晴J缘和护套铜编织屏蔽移动扁平软电缆

YVFB-G

丁晴J缘和护套钢丝加强型移动扁平软电缆



型   号

额定电压(V)

芯数

标称截面mm2

YVFB

450/750 V

2-28

0.75-6

YVFBP

450/750 V

2-10

2.5-150

YVFB-G

450/750 V

2-28

0.75-150

四、YFFB-JL耐寒抗拉电缆产品主要性能(符合Q/ZB01-2002)

  电缆额定工作电压交流450/750V及以下。

  电缆使用环境温度为-40℃~70℃。

  电缆zui小弯曲半径为电缆小边长度的10倍。

  各截面导电线芯20℃直流电阻zui大值(Romax)如下:(符合GB/T3956-1997)

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

Romax
(Ω/km)

26.0

19.5

13.3

7.98

4.95

3.30

1.91

1.21

0.780

0.551

0.386

0.272

0.206

0.161

0.129

0.106

0.0801

  各截面J缘线芯70℃J缘电阻zui小值(Rimin)如下:(符合GB5023-1997)

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70~95

120~185

240

Romax(MΩ.m)

11

10

10

9

7

6

5.6

4.6

4.4

3.8

3.7

3.2

2.9

2.8

  成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。

  J缘及护套zui小抗拉强度10N/mm2,zui小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸zui小伸长率20%。

  不同环境不同温度载流量校正系数(Ki)

10

15

20

25

30

35

40

Ki

1.41

1.35

1.29

1.22

1.15

1.08

1.00

45

50

55

60

65

70


Ki

0.91

0.82

0.71

0.58

0.41

0.18
