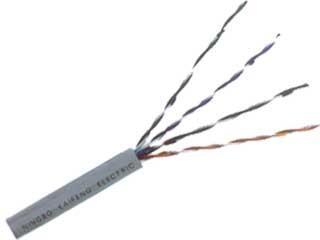

通讯双屏蔽电缆RS485-22-1*2*0.5

 通讯双屏蔽电缆RS485-22-1*2*0.5

一、执行标准：通讯双屏蔽电缆RS485-22-1*2*0.5执行企业标准.

二、通讯双屏蔽电缆RS485-22-1*2*0.5性能参数：

通讯双屏蔽电缆RS485-22-1*2*0.5项目单位指标

1*2*24AWG（901）

2*2*24AWG（902）

3*2*24AWG（903）

通讯双屏蔽电缆RS485-22-1*2*0.5

4*2*24AWG（904）

20℃导体标称直流电阻

ohm/1000ft

24242424

工作电容导体-导体

pF/ft

234 {# W1 q0 h7 p1 L- ~

232323

工作电容导体-屏蔽

pF/ft

12.812.812.812.8

标称特殊阻抗

ohm

120120120120

传输时延

ns/ft

1.61.61.61.6

1MHZ时衰减

dB/100ft

0.60.60.60.6

25℃导体大导电电流

Amps RS485-22RS485-22通讯双屏蔽电缆

2.12.11.541.54

大工作电压

V RMS

300300300300

电缆工作温度范围-30℃ To +80℃通讯双屏蔽电缆RS485-22-1*2*0.5小弯曲半径不大于6倍的电缆外径

 通讯双屏蔽电缆RS485-22-1*2*0.5布线规范

　　通讯双屏蔽电缆RS485-22-1*2*0.5由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个L域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。现在将一些错误的观念作出一些澄清。 　　1.485信号线可以和强电把其他形式的能转换成电能的装置叫做电源">电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定 　　2.485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。 　　3.选择使用普通的超五类屏蔽双绞线即网线就可以。由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来D替铜丝来做网线，在外面镀铜以蒙混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。线材一般那建议选择标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。 　　

　4.485布线可以任意布设成星型接线与树形接线。485布线规范是须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。如果由于现场的限制，须要进行星型连接或者树形连接，可以使用深圳市富永通科技有限公司的485集线器和485中继器解决相关问题，相关参考页面如下：485总线星型连接，485总线树形拓扑结构。 　　5.485总线须要接地。在很多技术文档中，都提到485总线须要接地，但是没有详细的提出如何接地。严格的说，485总线须要单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。


选购RS485通讯电缆须要看的几点，以下观点为参考意见，

要点1（型号选择）：很多人用RVVP、RVSP、KVVP等聚氯乙烯J缘介质的电缆传输数字信号，这是错误的！

要点2（线径选择）：24AWG导体的电缆，传输距离一般限于100米以内。

工业布线距离较远且环境较为恶劣，建议增大导体线径。按照《GB50217-2007电力工程电缆设计规范》的规定，信号线导体截面≮0.5mm²

关于485通讯，分两种情况，一种是单工，也就是只读，另一种情况是双工，也就是可以控制，单工的情况下是2线，双工的情况下是4根，因此用到2*2*1.5规格，一般限长度是1216米，这是就需要特殊电缆，一方面线径要大，另一方面屏蔽要好，对于这种需求，需要逐一检验，否则通讯容易出现莫M其妙的问题。

要点3（敷设选择）：

非铠装双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右，灰色护套。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

  铠装型双绞屏蔽电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右，黑色护套。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，内层屏蔽一端接地！
