 GSKJ-HRPVSP22 电缆,铠装通信电缆GSKJ-HRPVSP22 电缆,铠装通信电缆GSKJ-HRPVSP22 电缆,铠装通信电缆

GSKJ-HRPVSP22 电缆,铠装通信电缆

GS-HRPVSP  GSKJ-HRPVSP  GSHRPVSP  GSKJHRPVSP  屏蔽双绞线通信电缆用途:
用于RS485通讯、电器仪表、电讯广播、防盗报警系统、楼宇对讲系统、视频监控系统、链条随行通讯,电子设备及自动化装置等屏蔽线路中.

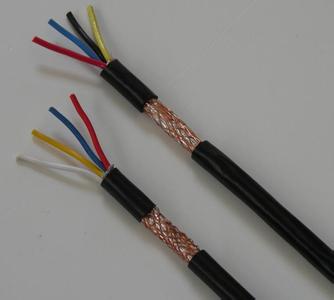

产品结构:
1:环保材料J缘/二芯对绞电缆GSKJ-HRPVSP22 电缆,铠装通信电缆
2:镀锡铜丝线芯
3:铝箔100%屏蔽+镀锡铜丝编织网屏蔽
4: 环保阻燃材料护套
使用条件:
1:使用温度(℃): -40~+60;
2:敷设条件:室外/室内;
3:安装温度不低于: -5℃ ;
4:允许小弯曲半径:10倍
电缆规格:
线径0.2mm2—6mm2        GSKJ-HRPVSP22 电缆,铠装通信电缆
对数:1对(2芯)—64对(128芯)

销售区域:河北全境,(天津,北京)黑龙江全境,吉林全境,辽宁全境,内蒙全境,山西全境,河南全境,山东全境,江苏全境,安徽全境,湖北全境,浙江全境,湖南全境,江西全境,福建全境,广西全境,广东全境,海南全境,云南全境,贵州全境,四川全境,重庆全境,陕西全境,宁夏全境,甘肃全境,青海全境,乌鲁木齐全境,西藏全境,

烟无(低)卤电线电缆在火焰燃烧情况下产生少烟雾,释放的气体不含卤(低卤)元素,无毒(低毒)。当火灾发生时,可大大减少对仪器、设备对人体的危害,因而被广泛用于高层建筑、医院、大型图书、体育馆、防灾指明挥调度楼、车站和民用机场、旅客候车室、要点文物保护场以及地铁、地下商场或人工密集的公共场所。GSKJ-HRPVSP22 电缆,铠装通信电缆

RS485/RS232电缆选配和接线方式

在低速、短距离、无干扰的场合可以采用普通的双绞线,反之,在高速、长线传输时,则须采用阻抗匹配(一般为120Ω)的RS485专用电缆(STP-120Ω(for RS485 & CAN) one pair 18 AWG),而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆(ASTP-120Ω(for RS485 & CAN) one pair 18 AWG)。在使用RS485接口时,对于特定的传输线路,从RS485接口到负载其数据信号传输所允许的大电缆长度与信号传输的波特率成反比,GSKJ-HRPVSP22 电缆,铠装通信电缆这个长度数据主要是受信号失真及噪声等影响所影响。理论上,通信速率在100Kpbs及以下时,RS485的长传输距离可达1200米,但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大,多可以加八个中继,也就是说理论上RS485的大传输距离可以达到9.6公理。如果真需要长距离传输,可以采用光纤为传播介质,收发两端各加一个光电转换器,多模光纤的传输距离是5~10公里,而采用单模光纤可达50公里的传播距离。 网络拓扑一般采用终端匹配的总线型结构,不支持环形或星形网络。

在构建网络时,应注意如下几点:

(1)采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应尽量短,以便使引出线中的反射信号对总线信号的影响低。有些网络连接尽管不正确,在短距离、低速率仍可能正常工作,但随着通信距离的延长或通信速率的提高,其不良影响会越来越严重,主要原因是信号在各支路末端反射后与原信号叠加,会造成信号质量下降。GSKJ-HRPVSP22 电缆,铠装通信电缆

(2)应注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性:总线的不同区段采用了不同电缆,或某一段总线上有过多收发器紧靠在一起安装,再者是过长的分支线引出到总线。

总之,应该提供一条单一、连续的信号通道作为总线。

在RS485组网过程中另一个需要主意的问题是终端负载电阻问题,在设备少距离短的情况下不加终端负载电阻整个网络能很好的工作但随着距离的增加性能将降低。理论上,在每个接收数据信号的中点进行采样时,只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。但这在实际上难以掌握,美国MAXIM公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配:当信号的转换时间(上升或下降时间)超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。GSKJ-HRPVSP22 电缆,铠装通信电缆

一般终端匹配采用终端电阻方法, RS-485应在总线电缆的开始和末端都并接终端电阻。终接电阻在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻,因为大多数双绞线电缆特性阻抗大约在100~120Ω。这种匹配方法简单有效,但有一个缺点,匹配电阻要消耗较大功率,对于功耗限制比较严格的系统不太适合。另外一种比较省电的匹配方式是RC匹配。利用一只电容C隔断直流成分可以节省大部分功率。但电容C的取值是个难点,需要在功耗和匹配质量间进行折衷。还有一种采用二管的匹配方法,这种方案虽未实现真正的“匹配”,但它利用二管的钳位作用能迅速削弱反射信号,达到改善信号质量的目的,节能效果显著。

近两年一些公司基于部分企业信息化的实施已完成,工厂中已经铺设了延伸到车间每个办公室、控制室的局域网的现状,推出了串口服务器来取代多串口卡,这主要是利用企业已有的局域网资源减少线路投资,节约成本,相当于通过tcp/ip把多串口卡放在了现场。
