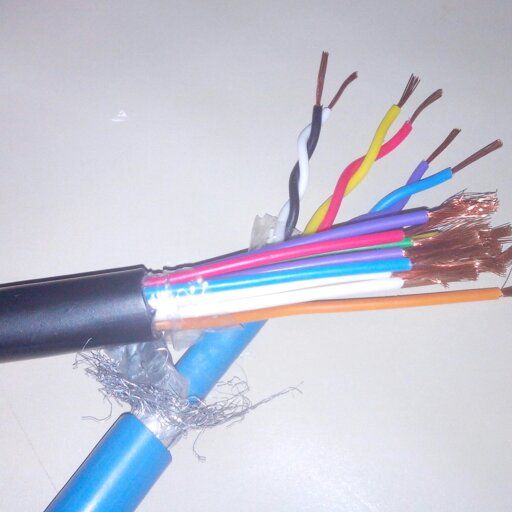

 RS485---ASTP120 0.6/1KV  1*3*2.5制作工艺:

导体:镀锡铜丝,500.25mm,直径:2.1mmRS485---ASTP120RS485---ASTP120欧

J缘:厚度:0.7mm,颜色:红、黄、兰,外径:3.5mm

绞合:填充绞合,节距18-25倍,绕包后外径:7.7mm

屏蔽层1:铝塑复合带,覆盖率:大于等于20%

屏蔽层2:镀锡铜丝,密度:大于等于85%。外径:8.4mm

保护层:PP带或PE带,覆盖率:大于等于20%。外径:9.4mm

RS485---ASTP120RS485---ASTP120欧铠装层:双钢带绕包,厚度0.2mm,覆盖率:大于等于20%,外径:10.2mm

外护套:灰色或兰色PVC,厚度:大于等于1.5mm,护套后外径:13.2mm

一、 简介
485HOP接口转换器是RS232至RS485转换器,可将发送数据TD和接收数据RD转换成差分半双工RS485信号,使RS232信号传输距离大大加长,是隔离点到多点通信的佳选择。本转换器无需外接电源,自用串口转换电源,完全光电隔离,使串口工作更加放心、稳定,亦无需RTS信号控发,保证软件的广泛适应性。
二、 主要特性
◆ 超小体积、高度隔离技术
◆ 有效串口供电技术,RS485---ASTP120RS485---ASTP120欧无需外接电源
◆ 接收发送自动转换,无需RTS控制,软件兼容广泛。
◆ 内置600w抗雷击保护和±15KV静电防护
◆ 自动休眠技术(shutdown),延长产品寿命
◆ 智能负载技术,可传输1200m(1200bps)以上
◆ 高速转换技术,确保传输DC-115.2kbps
三、 性能参数
◆ 接口兼容EIA/TIARS485---ASTP120RS485---ASTP120欧的RS232标准和RS485标准半双工通信,透明接口

1.5 RS485 总线安装布线注意事项

● 采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应

尽量短,以便使引出线中的反射信号对总线信号的影响低。

● 注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。下列几种情况易产

生这种不连续性:总线的不同区段采用了不同电缆、某一段总线上有过多收发器紧靠在

一起安装,再者是过长的分支线引出到总线。

● RS485 总线当空闲或开路时,会导致接收器误触发。因此接收器一端应加偏置电阻,将

总线设定在一个确定的状态。RS485---ASTP120RS485---ASTP120欧

● RS485 总线长距离通讯时由于阻抗不匹配会引起信号反射,须在电缆的末端跨接一个

与电缆的特性阻抗同样大小的终端电阻(通常为120 Ω ),使电缆的阻抗连续。

● RS485 接地注意事项:

1) 共模干扰问题:RS-485 接口采用差分方式传输信号方式,系统只需检测两线之间的

电位差就可以了。RS-485 收发器共模电压范围为-7~+12V。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。

2) EMI 电磁干扰问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有

一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一

个巨大的天线向外辐射电磁波。

因此整个RS-485 网络须有一条低阻的信号地将两个接口的工作地连接起来,使

共模干扰电压被短路。RS485---ASTP120RS485---ASTP120欧

● RS485 总线长距离通讯时易受强信号干扰,所以应加保护措施,可选择的方法如下:

1) 隔离保护方法:

采用高频变压器、光耦等元件实现接口的电气隔离。将瞬态高压转移到隔离接口中的电隔离层上,不会产生损害性的浪涌电流,起到保护接口的作用。

2) 旁路保护方法:

利用瞬态抑制元件(如TVS、MOV、气体放电管等)将危害性的瞬态能量旁路到大地。

● RS485 总线上每个通信节点上RS485---ASTP120RS485---ASTP120欧采取保护措施,如:在每个节点的A、B 线上串联一个10

欧姆的隔离电阻,可以防止某个节点损坏后影响整条线路的通信功能。

1.6 RS485 总线节能方法

● 减小每帧数据发送量。

● 收发器处于空闲模式时须关闭它的发送驱动器,以减小功率消耗。

● 选择具有失效保护功能的低功耗器件(不需加偏置电阻)。

● 通讯距离短、通讯速率不高的场合不需加终端电RS485---ASTP120RS485---ASTP120欧阻。

● 网络终端采用RC 阻容匹配或肖特基二管方式代替终端电阻可有效减小电流消耗。
