在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。 市场上一般RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485 可以联网构成分布式系统，其允许多并联32台驱动器和32台接收器。
RS-485接口专用电缆RS-485接口专用电缆

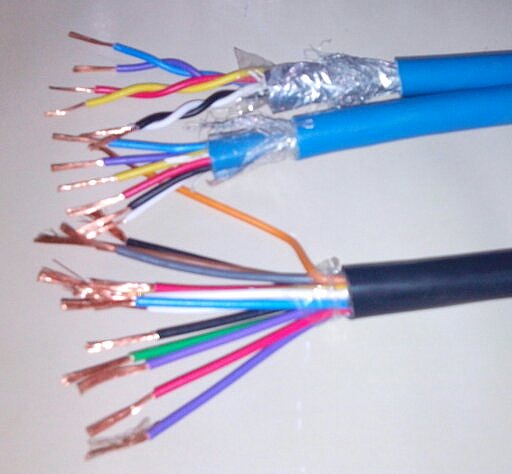

在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。理论上，通信速率在100Kbps及以下时，RS485的长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大，RS-485接口专用电缆RS-485接口专用电缆多可以加八个中继，也就是说理论上RS485的大传输距离可以达到9.6公里。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。
RS485总线简介
1.1 RS485 总线简介
RS-485 标准是由两个行业协会共同制订和开发的，即EIA—电子工业协会和TIA—通讯工业协会。EIA 曾经在它所有标准前面加上RS 前缀英文Rcommended standard 的缩写，因此许多工程师一直延用这种M称。
1.2 RS485 总线应用场合RS-485接口专用电缆RS-485接口专用电缆
RS-485 总线作为一种多点差分数据传输的电气规范，已成为业界应用为广泛的标准通信接口之一。这种通信接口允许在简单的一对双绞线上进行多点双向通信，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。正因为此，许多不同L域都采用RS-485 作为数据传输链路。例如：汽车电子、电信设备局域网、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。这项标准得到广泛接受的另外一个原因是它的通用性RS-485 标准只对接口的电气特性做出规定，而不涉及接插件电缆或协议，在此基础上用户可以建立自己的高层通信协议，如MODBUS协议。
1.3 RS485 总线电气性能RS-485接口专用电缆RS-485接口专用电缆
RS485 总线电气性能见表 0.1：
表 0.1 RS485 总线电气性能
性能指标
RS485总线
工作模式
差分传输（平衡传输）
允许的收发器数目
32（受芯片驱动能力限制）
大电缆长度
4000英尺（1219米）
高数据速率
10MbpsRS-485接口专用电缆RS-485接口专用电缆
小驱动输出电压范围
±1.5V
大驱动输出电压范围
±5V
大输出短路电流
250mA
大输入电流
1.0mA/12Vin
-0.8mA/-7Vin
驱动器输出阻抗RS-485接口专用电缆RS-485接口专用电缆
54欧
输入端电容
≤50pF
接收器输入灵敏度
±200mV
接收器小输入阻抗
12k
接收器输入电压范围
-7V~+12V
接收器输出逻辑高RS-485接口专用电缆RS-485接口专用电缆
>200mV
接收器输出逻辑低
<200mV
