FFAR总线通讯电缆产品适用于工厂基础控制现场环境中的过程自动化控制及测量仪表间的连接线，用以构建一种开放、分散的数字化现场总线式通信系统。适合在室内、室外、潮湿或干燥的环境中安装在电缆桥（托）架，管道内使用。
一、 FFAR总线通讯电缆执行标准：Q/ZH09.1-2010(参考IEC61158-2、EN50170-2)
二、 FFAR总线通讯电缆型号：FFAR-A（绞合铜芯导体18AWG，物理发泡皮聚乙烯J缘，全屏蔽，钢丝铠装，A型，FF现场总线电缆。）

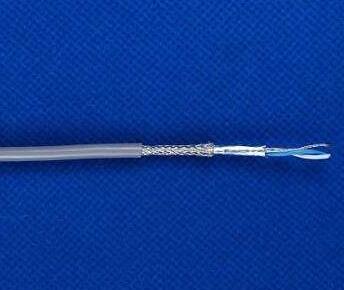

三、FFAR总线通讯电缆产品示意图：
性能参数表
|
项目 |
单位 |
指标 |
|
20℃时导体大直流电阻 |
Ω/km |
不镀锡：22.7；镀锡：23.0； |
|
屏蔽标称阻抗 |
Ω/km |
单对：9；多对：18; |
|
工作电容（1kHZ）
|
PF/m |
芯-芯：≤60;芯-屏蔽：≤115; |
|
对地电容不平衡 |
PF/km |
≤2000 |
|
特性阻抗 |
Ω |
100±20(31.25kHZ) |
|
衰减 |
dB/km |
≤3.0(39kHZ) |
|
传输延迟（7.9kHZ~39kHZ） |
μs/km |
≤1.7 |
|
工频电压试验 |
V/1min |
1000 |
|
传输速率 |
/ |
31.25kbit/s |
|
导体长期允许高工作温度 |
℃ |
70 |
|
大工作电压 |
V |
300 |
|
小允许弯曲半径 |
不小于12倍的电缆外径 |
