RS485总线简介
1.1 RS485 总线简介
RS-485 标准是由两个行业协会共同制订和开发的,即EIA—电子工业协会和TIA—通讯工业协会。EIA 曾经在它所有标准前面加上RS 前缀英文Rcommended standard 的缩写,因此许多工程师一直延用这种M称。
1.2 RS485 总线应用场合
RS-485 总线作为一种多点差分数据传输的电气规范,已成为业界应用为广泛的标准通信接口之一。这种通信接口允许在简单的一对双绞线上进行多点双向通信,它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。正因为此,许多不同L域都采用RS-485 作为数据传输链路。例如:汽车电子、电信设备局域网、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。这项标准得到广泛接受的另外一个原因是它的通用性RS-485 标准只对接口的电气特性做出规定,而不涉及接插件电缆或协议,在此基础上用户可以建立自己的高层通信协议,如MODBUS协议。
1.3 RS485 总线电气性能

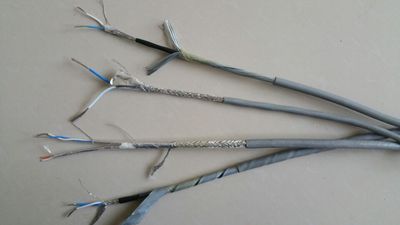

RS485 总线电气性能见表 0.1:rs485电缆价格FFAR总线通讯电缆
表 0.1 RS485 总线电气性能
性能指标
RS485总线
工作模式
差分传输(平衡传输)
允许的收发器数目
32(受芯片驱动能力限制)
大电缆长度
4000英尺(1219米)
高数据速率
10Mbps
小驱动输出电压范围
±1.5V
大驱动输出电压范围
±5V
大输出短路电流
250mA
大输入电流
1.0mA/12Vin
-0.8mA/-7Vin
驱动器输出阻抗
54欧
输入端电容
≤50pF
接收器输入灵敏度
±200mV
接收器小输入阻抗
12k
接收器输入电压范围
-7V~+12V
接收器输出逻辑高
>200mV
接收器输出逻辑低
<200mV
