GS- HRPVSP总线电缆RS485通讯电缆

 产品M称:RS485通讯电缆

产品说明:总线电缆GS- HRPVSP
RS485电缆RS485通讯线RS485专用电缆24AWG屏蔽双绞电缆在一般场*用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用24AWG屏蔽双绞电缆时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；RS485电缆RS485通讯线RS485专用电缆这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。
24AWG屏蔽双绞电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PEJ缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有立接地导线，工业灰色PVC外护套。总线电缆GS- HRPVSP

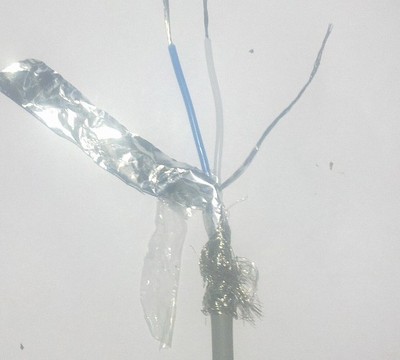

24AWG屏蔽双绞电缆结构:
1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm
2)J缘:实芯PEJ缘, 外径: 1.90 +/- 0.03mm
3)屏蔽:铝箔屏蔽
4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5)D二屏蔽:铝镁编织网屏蔽, 覆盖率为55%
6)内护套：黑色PVC, OD: 8.0mm +/- 10%总线电缆GS- HRPVSP
经测试RS485通信电缆大的通信距离约为1219M，大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到大的通信距离，如果需传输更长的距离，需要加485中继***。RS485总线一般大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，大的可以支持到400个节点。
因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为选的串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。

自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆，主要用于农村电网改造，集中抄表项目抄表用线，满足架空设置电缆。

— 技术参数

执行标准:GB/T16657.2-2008 GB/T19666-2005

特性阻抗：120±15Ω

小弯曲半径：≥电缆外径15 倍

工作温度：-40℃至70℃

— 产品应用

本产品适用于交流额定电压300V 及以下照明、电动工具等所须的电源，还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能******集中抄表信号传输。

— 使用特性

1. 标称特性阻抗： 120Ω总线电缆GS- HRPVSP

2.1kHz 时的标称电容 ( 导体- 导体)： 42nF/km

3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) ： 75.5nF/km

4.20℃时导体的直流电阻： ≤ 90.9Ω/km

5. 标称传播速度： 66%

6. 标称延迟时间： 5.25ns/m

7.1MHz 时的标称衰减： 19.7dB/km

8. 大工作电压： 300V

9. 推荐大工作电流： 2.1A (@25℃ )

1、应用：Application:

通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。

供电系统******远控抄表数据传输线，供水系统水表远程数据传输信号线等总线电缆GS- HRPVSP

Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

2、产品说明：Product Description:

◆内导体使用多支退火裸铜绞合

◆聚氯乙烯J缘

◆多芯芯线绞合成缆

◆外包铝箔屏蔽

◆铜线编织屏蔽总线电缆GS- HRPVSP

◆聚氯乙烯护套

◆额定电压Uo/U为300/300V

◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor

◆PVC insulated

◆Core line with cores twisted into cable

◆Aluminum shielded outside

◆Copper line braid shielded

◆PVC jacket

◆Rated voltage Uo/U is 300/300V总线电缆GS- HRPVSP
