RS485通讯电缆型号2*24AWG的详细介绍

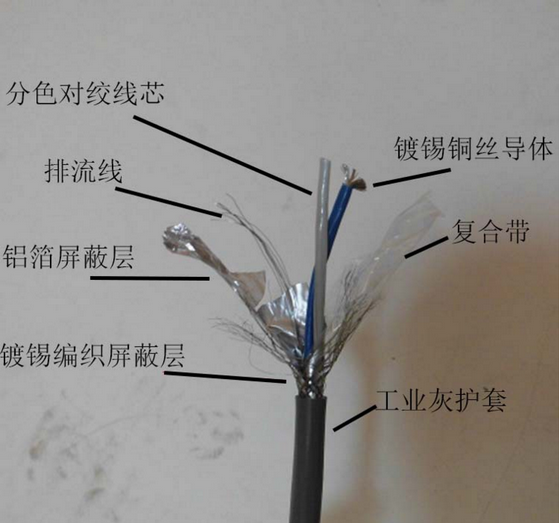

标准的1对RS485通讯电缆型号2*24AWG特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PEJ缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽,附有立接地导线。RS485通讯电缆型号2*24AWG在一般场**用双绞线就可以,但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。 RS-422与RS-485的网络安装注意要点 RS-422可支持10个节点,RS-485支持32个节点,因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构,不支持环形或星形网络。在构建网络时,应注意如下几点: * 采用一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应尽量短,以便使引出线中的反射信号对总线信号的影响较低。 * 应注意总线特性阻抗的连续性,在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性:总线的不同区段采用了不同电缆,或某一段总线上有过多收发器紧靠在一起安装,再者是过长的分支线引出到总线。 总之,应该提供一条单一、连续的信号通道作为总线。
