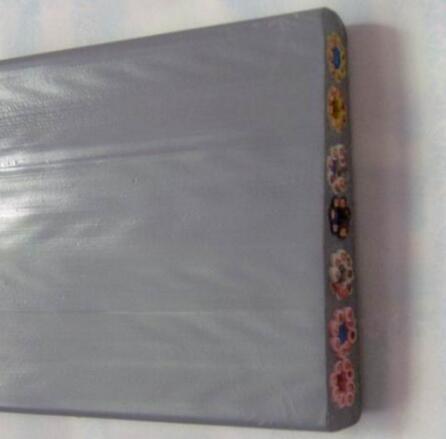

YFFBJ系列耐温扁电缆YFFB扁平软电缆

YFFB,YFFBJ系列耐温扁电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,YFFB,YFFBJ系列耐温扁电缆已广泛应用于冶金、电力、船舶、港口等行业。

在线咨询全国热线
18855017299

 使用特点:

YFFB,YFFBJ系列耐温扁电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,YFFB,YFFBJ系列耐温扁电缆已广泛应用于冶金、电力、船舶、港口等行业。

 二.详细介绍

YFFB,YFFBJ系列耐温扁电缆的结构特点

导电线芯采用软结构,确保电缆柔软性能好。

J缘和保护层材料采用丁晴聚物,提高电缆柔软特性和防腐、耐寒特性。

J缘线芯分色,为敷设安装提供方便。

可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件(YFFBJ型)。

三.YFFB,YFFBJ系列耐温扁电缆产品特点

特别柔软,尤耐弯折,往返移动,平稳不扭。室内户外,适应温度,酸碱油盐,均能防护。选材严格,工艺,性能可靠,寿命长久。

 四.YFFB,YFFBJ系列耐温扁电缆主要产品

丁腈聚氯乙烯J缘及护套扁平形软电缆

产品型号:   YFFB        (普通型)

             YFFBJ       (加强型)

             YFFBP      (屏蔽型)

             YFFB-TH    (三防型)

五.YFFB,YFFBJ系列耐温扁电缆电气性能

 电缆主要性能(符合企业标准)

电缆额定工作电压交流450/750V及以下。
电缆使用环境温度为-40℃~70℃。
电缆小弯曲半径为电缆小边长度的10倍。
各截面导电线芯20℃直流电阻大值(Romax)如下:(符合GB/T3956-1997)



截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

Romax
(Ω/km)

26.0

19.5

13.3

7.98

4.95

3.30

1.91

1.21

0.780

0.551

0.386

0.272

0.206

0.161

0.129

0.106

0.0801

各截面J缘线芯70℃J缘电阻小值(Rimin)如下:(符合GB5023-1997)



截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70~95

120~185

240

Romax(MΩ.m)

11

10

10

9

7

6

5.6

4.6

4.4

3.8

3.7

3.2

2.9

2.8

 成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
J缘及护套小抗拉强度10N/mm2,小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸小伸长率20%。

 不同环境不同温度载流量校正系数(Ki



10

15

20

25

30

35

40

Ki

1.41

1.35

1.29

1.22

1.15

1.08

1.00

45

50

55

60

65

70



Ki

0.91

0.82

0.71

0.58

0.41

0.18



 六.电缆的包装、运输及贮存:

电缆可以成圈包装,也可以成盘包装。
电缆运输应确保包装完好,严防机械碰伤。
长期贮存应避开-20℃以下低温和50℃以上高温。

七. 电缆订货表示:

订货时电缆用型号、额定电压、芯数X截面、标准号及所需订货长度表示。
例如:订购额定电压450/750V、三芯、10mm2丁腈聚氯乙烯J缘护套扁平形软电缆400米。
非定尺交货时表示为:YFFB-450/750V 3X10mm2400m
