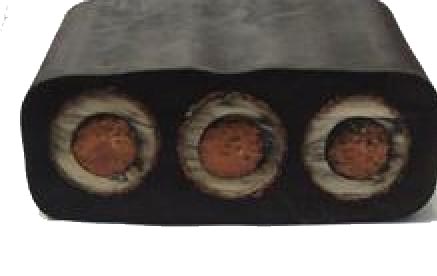

YJGCFPB高压扁电缆YFPB扁平软电缆
技术参数：
线芯长期允许工作温度为85℃。
电缆导体高额定温度为90℃。
短路时（长持续时间不超过5秒）电缆导体的高温度不超过250℃。
电缆允许低环境温度：-33℃。
电缆允许小弯曲半径：用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为12D；用转向导轮时为15D（其中D为电缆直径）。
| 型号 | 芯数×标称截面（mm2） | 导体结构 | 平均外形尺寸（mm） | 20 ℃导体外形电阻≤ （Ω/km） | 参考重量（kg/km） | |
| 铜芯 | 镀锡铜芯 | |||||
| YJGCFPB－10KV | 3×16＋3×16/3 | 126/0.04 | （70－75）×（31－33） | 1.21 | 1.24 | 3700 |
| 3×25＋3×16/3 | 196/0.40 | （76－81）×（33－35） | 0.780 | 0.795 | 4300 | |
| 3×35＋3×16/3 | 276/0.40 | （79－84）×（34－36） | 0.554 | 0.565 | 4800 | |
| YJGCFPB－6KV | 3×16＋3×16/3 | 126/0.04 | （62－64）×（27－28） | 1.21 | 1.24 | 2815 |
| 3×25＋3×16/3 | 196/0.40 | （66－69）×（29－31） | 0.780 | 0.795 | 4100 | |
| 3×35＋3×16/3 | 276/0.40 | （70－73）×（30－33） | 0.554 | 0.565 | 4750 | |
| 3×50＋3×16/3 | 396/0.40 | （76－79）×（32－35） | 0.386 | 0.393 | 6300 | |
| 3×70＋3×25/3 | 360/0.50 | （82－85）×（34－37） | 0.272 | 0.277 | 7380 | |
| 3×95＋3×35/3 | 475/0.50 | （88－92）×（36－39） | 0.206 | 0.210 | 7800 | |
| 3×120＋3×35/3 | 608/0.50 | （96.5－100）×（39－41） | 0.161 | 0.164 | 9500 |
|
