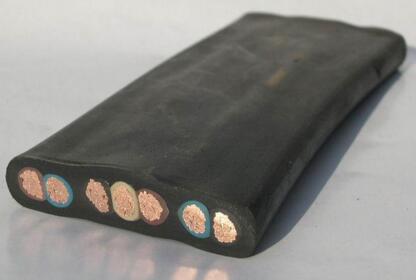

VVFB/ZR-VVFB/ZR105-VVFB扁平电缆
一、适用范围
扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。
二、型号规格
1、字母对应含义。
ZR－阻燃型电缆 Y-移动型 T-铜芯(省略) V-聚氯乙烯J缘 G-硅橡胶 F-氟塑料 VF-丁腈复合物护套 C-重型
2、型号M称及用途见表1。 表1
| 型号 | M称 |
| VVFB | 多股细铜丝绞合PVCJ缘，丁腈复合物护套扁平软电缆 |
| ZR-VVFB | 多股细铜丝绞合阻燃PVCJ缘，丁腈复合物护套扁平软电缆。 |
| ZR105-VVFB | 多股细铜丝绞合阻燃105℃PVCJ缘，丁腈复合物护套扁平软电缆 |
| YGCB | 多股细铜丝绞合重型硅橡胶J缘和护套扁平软电缆 |
| YGCVFB | 多股细铜丝绞合重型硅橡胶J缘，丁腈PVC护套扁平软电缆 |
| YGCFB | 多股细铜丝绞合氟塑料J缘，重型硅橡胶护套扁平软电缆 |
三、产品技术指标
1、导电线芯20℃直流电阻大值
| 截面mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
| 电阻Ω/km | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.78 | 0.55 | 0.38 | 0.27 | 0.20 |
2、各截面导电线芯105℃直流电阻大值
| 截面mm2 | 1.5 | 2.5 | 4 | 6-10 | 16-70 | 95-150 | 180 |
| 电阻Ω/km | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
3、不同环境温度载流量校正系数
| -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| 1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
| 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
| 1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
4、成品电缆耐压试验：按IEC60502标准分款执行，额定电压0.6/1kV及以下，经交流50Hz、2kV试验5min不击穿；额定电压6kV，经直流25kV浸水20℃试验1h不击穿。 5、J缘及护套小抗拉强度：10N/mm2、小断裂伸长率：150%、-40℃低温小伸长率：20%。 四、产品使用特性
1、交流额定电压U0/U：6/10kV和0.6/1kV。 2、导体线芯高工作温度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡胶扁平：-60℃~200℃。 3、电缆经50000次弯曲：线芯不断裂。 4、弯曲半径：不小于电缆小边长度的10倍。
