您的位置: 网站首页 > 产品展示 > 扁平软电缆 >

YFFZB移动设备专用扁型软电缆YFFCB扁平软电缆

一、产品用途:适用于各种移动式电器设备电路的连接。如起重机、行车等移动机械设备。 二、执行标准:Q/AHHT02.8 三、销售规格: 线芯截面:控制软电缆0.5—4 mm2 芯数:2-37芯; 动力软电缆4—300 mm2 芯数:2、3、4、3+1、3+2芯 。

在线咨询全国热线
18855017299

 一、产品用途:适用于各种移动式电器设备电路的连接。如起重机、行车等移动机械设备。

二、执行标准:Q/AHHT02.8
三、销售规格: 线芯截面:控制软电缆0.5—4 mm2  芯数:2-37芯;    动力软电缆4—300 mm2   芯数:2、3、4、3+1、3+2芯 。

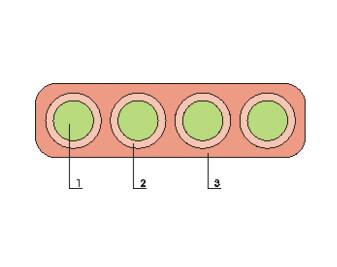

四、产品结构示意图:

YFFCB,YGZB-HF4,YFFZB移动设备专用扁型软电缆


五、产品型号、M称及特点:
型号 产品M称 产品特点 工作温度 Service T
YGZB 硅橡胶J缘、护套控制扁型软电缆 良好的耐热性、耐油性、抗老化性和柔软性;电缆弯曲或卷绕时不会缠绕在一起。 -60~180℃
YGZB-HF4 氟塑料J缘、硅橡胶护套控制扁型软电缆 -60~180℃
YFFZB 丁腈J缘、护套控制扁型软电缆 -20~105℃
YGCB 硅橡胶J缘、护套电力扁型软电缆 -60~180℃
YFFCB 丁腈J缘、护套电力扁型软电缆 -20~105℃
注:“Z”表示交流额定电压为450/750V及以下的控制电缆;“C”表示交流额定电压为0.6/1KV及以下的电力电缆;屏蔽加“P”表示;电缆需加钢丝抗拉力加“11”表示,如:YGCBP11。
六、电缆参考外径:
型号 标称截面   大   外    径  Max OD(mm)
3 4 5 6 7 8 10
YGZB, YGZB-HF4 1.0 5.5×16.6 5.5×19.5 5.5×21.2 5.5×23.1 5.5×25.5 5.5×27.0 5.5×29.2
1.5 5.6×20.1 5.6×23.0 5.6×25.4 5.6×27.1 5.6×29.5 5.6×31.6 5.6×33.4
2.5 6.1×25.0 6.1×28.1 6.1×30.1 6.1×32.6 6.1×34.5 6.1×36.5 6.1×38.7
YFFZB 1.0 5.3×15.5 5.3×18.4 5.3×20.3 5.3×22.0 5.3×23.3 5.3×27.4 5.3×29.2
1.5 5.4×18.8 5.4×21.0 5.4×23.4 5.4×25.1 5.4×27.7 5.4×29.5 5.4×31.5
2.5 5.9×22.5 5.9×25.9 5.9×27.7 5.9×29.0 5.9×31.1 5.9×33.3 5.9×35.1
型号 芯数     大    外    径  Max OD(mm)
6 10 16 25 35 50 70
YGCB 3 9.8×21.0 12.2×27.3 14.0×32.1 16.5×37.6 18.1×43.5 20.6×50.0 22.4×56.6
4 9.8×27.1 12.2×33.4 14.0×38.0 16.5×43.1 18.1×51.4 20.6×60.1 22.4×65.9
YFFCB 3 8.5×18.6 10.3×20.5 12.0×29.5 13.2×33.8 15.5×37.2 17.5×43.4 19.6×50.2
4 8.5×24.2 10.3×26.2 12.0×36.2 13.2×39.8 15.5×45.3 17.5×52.6 19.6×65.1
本文标签: 扁平软电缆
