额定电压3.6/6kV及以下煤矿用移动屏蔽橡套软电缆
1.1 产品执行标准：MT818.7-2009
1.2 产品的型号M称和用途见表1。
表1
|
型号 |
M称 |
用途 |
|
MYPT-1.9/3.3 |
煤矿用移动金属屏蔽橡套软电缆 |
额定电压1.9/3.3kV井下移动采煤设备的电源连接 |
|
MYP-3.6/6 |
煤矿用移动屏蔽橡套软电缆 |
额定电压3.6/6kv移动式地面矿山机械电源连接或井下移动采煤设备的电源连接 |
| MYPT-3.6/6 |
煤矿用移动金属屏蔽橡套软电缆 |
1.3 产品型号含义
|
部分 |
D二部分 |
D三部分 |
D四部分 |
|
M |
Y |
P或PT |
额定电压U0/U （kV） |
部分：用大写字母M表示煤矿用阻燃电缆的系列代号。
D二部分：用大写字母Y表示采煤设备（移动）用电缆。
D三部分：用大写字母P表示非金属屏蔽电缆，用大写字母PT表示金属屏蔽电缆。
D四部分：用阿拉伯数字表示额定电压U0/U，单位为kV。

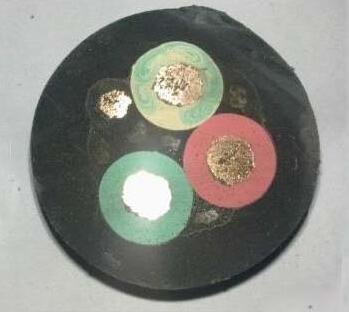

1.4 产品结构图
2 、主要性能指标
2.1 导体单线镀锡、导体单线直径和20℃导体直流电阻见表2规定。
表2
|
标称截面 mm2 |
导体中单线大直径 mm |
20℃导体大直流电阻 Ω/km |
|
16 |
0．41 |
1．24 |
|
25 |
0．41 |
0．795 |
|
35 |
0．41 |
0．565 |
|
50 |
0．41 |
0．393 |
|
70 |
0．51 |
0．277 |
|
95 |
0．51 |
0．210 |
|
120 |
0.51 |
0.164 |
|
150 |
0.51 |
0.132 |
本公司郑重声明：
1、签订产品质量保障书，承诺-不合格产品J不出厂。
2、两年内产品质量跟踪服务，并将客户服务记录在档案保存20年。
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
产品规格：根据客户的要求定做。
